پایه نگهدارنده کاتر ماشین بافندگی ریپیر (Cutter Support) کد 2563016

فراتکس پارتس | قطعات یدکی ماشین‌آلات نساجی

پایه نگهدارنده کاتر ماشین بافندگی ریپیر (Cutter Support) کد 2563016

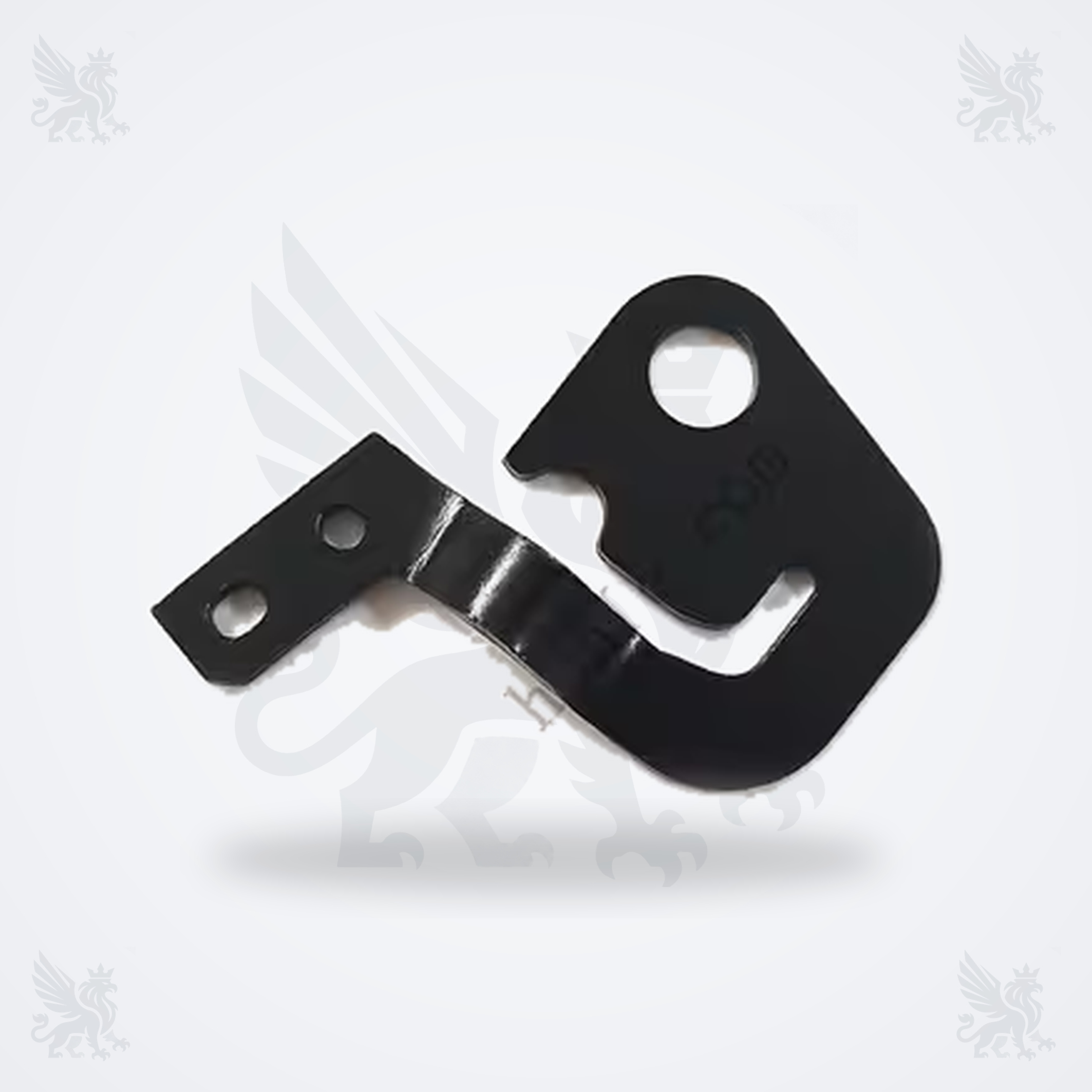

این قطعه در صفحه مرجع با عنوان Cutter Support، کد 2563016 و مدل گزارش‌شده Vamatex C401 معرفی شده است. فرم تصویری آن یک براکت مشکی سوراخ‌دار با بازوی اتصال و دهانه‌های نصب را نشان می‌دهد. عنوان این کد در فهرست‌های عمومی یکسان نیست؛ بنابراین تطبیق هندسه و مدارک ماشین پیش از سفارش ضروری است و جایگزینی مستقیم تأیید نشده است.

مشخصات اولیه قطعه

پایه نگهدارنده کاتر 2563016 چیست؟

پایه نگهدارنده کاتر یا Cutter Support یک براکت مکانیکی برای نگهداری یا موقعیت‌دهی بخش مربوط به مجموعه کاتر در ماشین بافندگی است. سوراخ‌های نصب، فرم بازو، دهانه‌های عبوری و محل قرارگیری نسبت به قطعات مجاور، شاخص‌های اصلی شناسایی آن هستند. نقش دقیق کد 2563016 باید از روی نقشه همان ماشین تعیین شود.

نقش قطعه در مجموعه کاتر

این قطعه بین بدنه یا نشیمن ماشین و اجزای مجموعه کاتر قرار می‌گیرد و موقعیت مکانیکی بخش متصل را حفظ می‌کند. هر تغییر در زاویه، فاصله، سوراخ‌کاری یا نشیمن می‌تواند هم‌راستایی قطعات کاتر را تغییر دهد. به همین دلیل، مقایسه با براکت قبلی، بررسی پیچ‌ها و کنترل قطعات مجاور باید هم‌زمان انجام شود.

سازگاری با ماشین

به دلیل اختلاف عنوان این کد در برخی فهرست‌های عمومی، فقط شباهت ظاهری برای انتخاب کافی نیست. مدل دقیق، revision، شماره سریال و نقشه قطعات دستگاه باید با نمونه واقعی تطبیق داده شود.

روش شناسایی قطعه صحیح


• کد روی سفارش یا قطعه را با 2563016 مقایسه کنید.

• تعداد، قطر و فاصله مرکز سوراخ‌ها، فرم بازوی اتصال و دهانه‌های روی براکت را اندازه‌گیری کنید.

• جهت قرارگیری، سطح نشیمن، ضخامت، خم‌ها و فاصله قطعه از تیغه یا مجموعه کاتر را ثبت کنید.

• مدل کامل، revision، شماره سریال و صفحه مربوط در Parts Book را همراه تصویر ارسال کنید.


نشانه‌های نیاز به بازرسی

لقی در محل نصب، ترک یا تاب‌برداشتگی، کشیدگی سوراخ‌ها، تماس نامتقارن با اجزای کاتر، تغییر زاویه قطعه، صدای غیرعادی و افت هم‌راستایی، دلایلی برای توقف و بررسی مجموعه هستند؛ این علائم به‌تنهایی خرابی قطعه را اثبات نمی‌کنند.

قطعات متصل، پیچ‌ها، بوش‌ها، نشیمن و وضعیت خود کاتر را نیز بررسی کنید تا علت اصلی فشار یا سایش تکرارشونده مشخص شود.

راهنمای نصب، نگهداری و ایمنی


1. ماشین را متوقف و ایزوله کنید و از نبود انرژی باقی‌مانده پیش از کار مطمئن شوید.

2. پیش از بازکردن، جهت براکت، ترتیب پیچ‌ها و فاصله آن از قطعات کاتر را ثبت کنید.

3. سطح نشیمن، سوراخ‌ها، پیچ‌ها، بوش‌ها و قطعات مجاور را از نظر لقی و آسیب بررسی کنید.

4. براکت را بدون خم‌کردن، سوراخ‌کاری یا اعمال فشار اجباری نصب کنید؛ مقادیر گشتاور را فقط از راهنمای همان revision بگیرید.

5. پس از مونتاژ، با حرکت دستی یا سرعت کم، هم‌راستایی و نبود تماس ناخواسته را کنترل کنید و سپس به تولید برگردید.


اطلاعات لازم برای استعلام از فراتکس پارتس

کد 2563016، مدل کامل و revision ماشین، شماره سریال، تصویر هر دو سمت براکت، تعداد و فاصله سوراخ‌ها، ضخامت و تصویر محل نصب را ارسال کنید. ثبت علت تعویض و سابقه خرابی نیز برای انتخاب دقیق‌تر و کاهش مصرف تکراری قطعه مفید است.

پرسش‌های متداول

آیا کد 2563016 برای Vamatex C401 قطعی است؟

C401 در صفحه مرجع به‌عنوان مدل گزارش‌شده آمده است، اما تطبیق نهایی باید با پلاک ماشین، شماره سریال، فرم براکت و Parts Book انجام شود.

آیا هر پایه کاتر سوراخ‌دار با این کد قابل جایگزینی است؟

خیر. قطر و فاصله سوراخ‌ها، ضخامت، خم‌ها، دهانه‌ها و جهت نصب باید با نمونه موجود یکسان یا طبق نقشه ماشین تأیید شده باشد.

چرا عنوان این کد در منابع متفاوت دیده می‌شود؟

نام‌گذاری قطعات در فهرست‌های عمومی یکسان نیست. برای جلوگیری از ارسال قطعه نادرست، کد را همراه تصویر، ابعاد، مدل کامل و شماره سریال ماشین استعلام کنید.

آیا ترک یا لقی براکت همیشه به معنی خرابی آن است؟

خیر. علت می‌تواند از پیچ، نشیمن، بوش، قطعه مجاور یا تنظیم نادرست مجموعه باشد؛ بررسی ریشه‌ای پیش از تعویض لازم است.

استعلام پایه نگهدارنده کاتر 2563016

برای بررسی موجودی و قیمت، عبارت Vamatex C401 Cutter Support 2563016 را همراه با تصویر قطعه، مدل کامل و شماره سریال برای فراتکس پارتس ارسال کنید.
