راهنمای پود گیره چپ Vamatex کد 2563470 | فراتکس پارتس

راهنمای پود گیره چپ 2563470 چیست؟

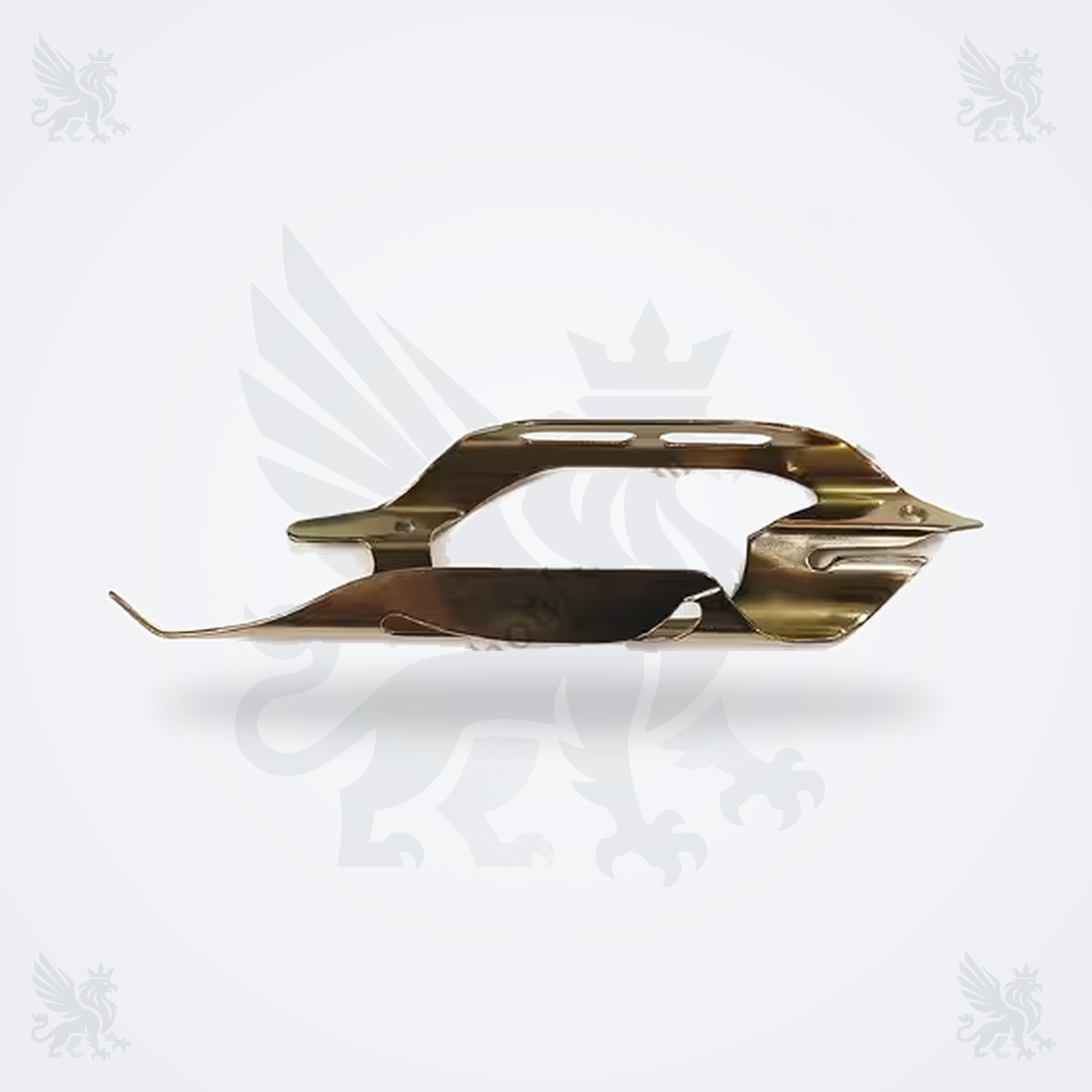

راهنمای پود گیره چپ، یک قطعه مکانیکی شکل‌داده‌شده در مجموعه گیره راپیری است که مسیر عبور و پشتیبانی پود را در ناحیه گیره کنترل می‌کند. فرم پل‌مانند، دهانه مرکزی، لبه‌های هدایت‌کننده و زبانه باریک انتهایی از نشانه‌های اصلی شناسایی نمونه تصویری هستند. مشخصات دقیق متریال و ابعاد عمومی برای این کد منتشر نشده است.

نقش قطعه در سیستم گیره و مسیر پود


• هدایت نخ پود در محدوده حرکت گیره چپ و کمک به حفظ مسیر صحیح آن.

• حفظ فاصله میان پود و سطوح فلزی یا اجزای مجاور هنگام حرکت رفت‌وبرگشتی.

• کمک به کاهش گیرکردن، ساییدگی و انحراف پود در مسیر ورود به دهنه.

• همکاری مکانیکی با بدنه گیره، لامل، فنر، پین و اجزای نگهدارنده مرتبط.


راهنما به‌تنهایی علت هر خطای پود نیست. وضعیت گیره، لامل، پین‌ها، فنرها، نخ‌گیرها و تنظیمات ماشین نیز باید هم‌زمان بررسی شود.

سازگاری گزارش‌شده و کنترل پیش از سفارش

چگونه کد و نسخه صحیح را شناسایی کنیم؟


1. کد قطعه یا برچسب بسته‌بندی را با 2563470 مقایسه کنید.

2. کدهای مرتبط 2563436 و 9120370.1 را فقط به‌عنوان سرنخ تطبیق بررسی کنید.

3. فرم پل‌مانند، دهانه مرکزی، زبانه باریک و شیارهای کناری را با نمونه قدیمی مقایسه کنید.

4. سمت چپ گیره و جهت قرارگیری سطح راهنما را قبل از بازکردن علامت‌گذاری کنید.

5. مدل کامل، شماره سریال و ویرایش Parts Book را در استعلام ثبت کنید.


علائم نیاز به بازرسی


• سایش یا پولیش غیرعادی روی لبه‌های هدایت‌کننده.

• خم‌شدگی، ترک، پلیسه یا تغییر شکل زبانه باریک.

• تماس پود با لبه فلزی، نخ‌پارگی یا افزایش پرز در مسیر گیره.

• گیرکردن گیره، خطای ورود پود یا صدای ضربه در حرکت رفت‌وبرگشتی.

• لقی در پین‌ها، پیچ‌ها یا نشیمن قطعه که می‌تواند علائم مشابه ایجاد کند.


نصب، نگهداری و ایمنی

پیش از سرویس، ماشین را متوقف و انرژی آن را ایزوله کنید. جهت نصب، ترتیب بست‌ها و موقعیت قطعه را ثبت کنید. از خم‌کردن اجباری، سوراخ‌کاری یا اصلاح دستی قطعه خودداری کنید. نشیمن، پین‌ها، لامل و فنرهای مجاور را از نظر سایش و لقی بررسی کنید. پس از نصب، مکانیزم را با دست یا در حالت حرکت آهسته کنترل کرده و قبل از تولید، تست را با سرعت کم انجام دهید. مقادیر تنظیمی و روانکاری فقط از دستورالعمل همان نسخه ماشین برداشته شود.

اطلاعات لازم برای استعلام فراتکس پارتس

برای بررسی دقیق، کد 2563470، هر کد جایگزین درج‌شده روی نمونه، مدل کامل ماشین، شماره سریال، عکس هر دو طرف قطعه، تصویر محل نصب، سمت گیره و ابعاد اصلی را ارسال کنید. اگر کد نمونه 2563436 یا 9120370.1 است، آن را جداگانه اعلام کنید.

پرسش‌های متداول

یادداشت فنی و منابع

عنوان عملکردی، کد فنی و مدل‌های گزارش‌شده از صفحه مرجع و فهرست‌های عمومی قطعات استخراج شده‌اند. سند OEM عمومی شامل ابعاد، متریال، تلرانس و تأیید جایگزینی مستقیم برای این کد در دسترس نبود؛ بنابراین تطبیق نهایی باید با نمونه و Parts Book همان ماشین انجام شود.
