تاچپنل 627D60AA یک لایه ورودی لمسی شفاف با قاب سبز و فلت هفتمسیر است که برای پنل کنترل ماشین بافندگی TSUDAKOMA عرضه میشود. سازگاری آن با ZAX-E در فهرستهای تخصصی گزارش شده است؛ پیش از سفارش، کد کامل، اندازه اسمی ۱۰٫۴ اینچ، تعداد مسیرهای فلت، محل خروج کابل، جهت کانکتور، ابعاد ناحیه فعال و Parts Book همان ماشین را تطبیق دهید. این قطعه را با LCD یا نمایشگر کامل اشتباه نگیرید.
| مشخصه | اطلاعات محصول |
|---|---|
| نام فارسی | تاچپنل ۱۰٫۴ اینچ ۷مسیر تسوداکوما کد 627D60AA |
| نام انگلیسی | Tsudakoma 10.4-inch 7-line Touch Panel 627D60AA |
| کد کامل | 627D60AA |
| اندازه اسمی گزارششده | ۱۰٫۴ اینچ؛ ابعاد فیزیکی و ناحیه فعال باید روی قطعه بازشده اندازهگیری شود |
| رابط قابل مشاهده | فلت با هفت مسیر رسانا؛ آرایش و جهت اتصال باید تطبیق داده شود |
| ماشین گزارششده | TSUDAKOMA ZAX-E؛ تأیید نهایی بر اساس Parts Book و سریال دستگاه لازم است |
| نوع قطعه | تاچپنل یا دیجیتایزر ورودی؛ LCD یا مجموعه کامل نمایشگر نیست |
| ملاک اصلی سفارش | کد 627D60AA، اندازه، ناحیه فعال، قاب، فلت هفتمسیر، جهت خروج، کانکتور، پنل کنترل و Parts Book |

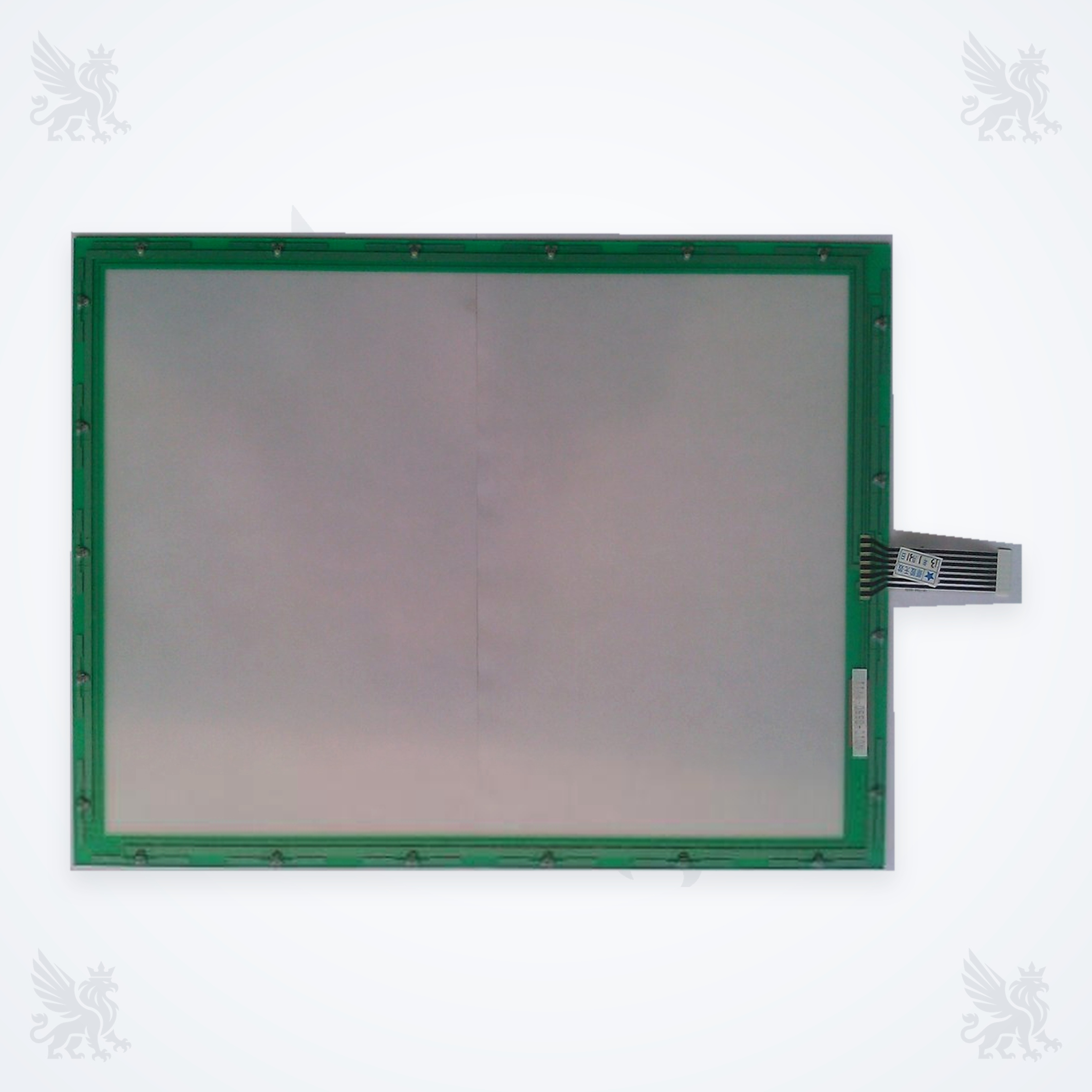

این محصول لایه شفاف دریافت فرمان لمسی در جلوی نمایشگر پنل اپراتوری ماشین است. ساختار قابل مشاهده شامل سطح فعال شفاف، قاب پیرامونی سبز، نقاط اتصال لبه و یک فلت هفتمسیر در سمت راست است. وظیفه عمومی آن انتقال لمس اپراتور به مدار رابط پنل کنترل است؛ اما نوع دقیق فناوری لمس، ترتیب پایهها، مقادیر مقاومت و روش کالیبراسیون از منابع رسمی عمومی این کد قابل استخراج نیست.
پنل اپراتوری ماشین بافندگی برای نمایش وضعیت تولید، آلارمها، تنظیمات و صفحات نگهداری استفاده میشود. تاچپنل روی بخش نمایشگر نصب میشود و لمس اپراتور را به سیگنال ورودی تبدیل میکند. منابع رسمی جدید TSUDAKOMA نقش نمایشگرهای Navi-board را در مشاهده وضعیت، تنظیم پارامترها و دسترسی به راهنمای نگهداری توضیح میدهند؛ این اطلاعات معماری عمومی رابط اپراتور را روشن میکند، ولی جایگزین نقشه اختصاصی ZAX-E و کد 627D60AA نیست.
| ماشین یا کد مقایسهای | وضعیت | کنترل پیش از سفارش |
|---|---|---|
| TSUDAKOMA ZAX-E | در فهرستهای تخصصی برای 627D60AA گزارش شده؛ Parts Book عمومیِ دقیق پیدا نشد | مدل کامل پنل، سریال ماشین، کد قطعه بازشده، ابعاد و فلت |
| 627B60AA | تاچپنل با اندازه گزارششده متفاوت؛ جایگزینی مستقیم تأیید نشده است | کد کامل، اندازه اسمی، ناحیه فعال، محل فلت و کانکتور |
| 627D23 | در بازار بهعنوان LCD/Screen معرفی میشود؛ همان تاچپنل نیست | نوع قطعه موردنیاز: لایه تاچ، LCD یا مجموعه کامل نمایشگر |
| 669807AA | مجموعه نمایشگر مرتبط با نسلهای دیگر؛ معادل 627D60AA تأیید نشده | مدل ماشین، برد رابط، قاب، ابعاد و Parts Book |
TSUDAKOMA در تاریخچه رسمی خود آغاز تولید ZAX-e را در سال ۲۰۰۲ ثبت کرده است، اما این سابقه بهتنهایی تطبیق همه پنلهای آن نسل با 627D60AA را ثابت نمیکند. راهنمای رسمی سفارش قطعات نیز ارائه اطلاعات پلاک ماشین و Parts Catalog مرتبط با همان دستگاه را ضروری میداند.
بیپاسخماندن بخشی از صفحه، خطای محل لمس، عملکرد متناوب، فرمان ناخواسته یا شکستگی سطح میتواند نیاز به بررسی تاچپنل را نشان دهد. این علائم بهتنهایی خرابی 627D60AA را ثابت نمیکنند؛ کالیبراسیون، فلت، کانکتور، برد رابط، قاب فشرده یا رطوبت نیز میتواند رفتار مشابه ایجاد کند.
| نشانه | بازرسی اولیه | نکته تشخیصی |
|---|---|---|
| ناحیه بدون پاسخ | سطح، قاب، فلت، کانکتور و آزمون کالیبراسیون طبق دفترچه | تصویر سالم LCD بهتنهایی سلامت تاچ را ثابت نمیکند. |
| لمس با جابهجایی مکانی | کالیبراسیون، نصب بدون تنش و نسخه نرمافزار پنل | پیش از تعویض، روش کالیبراسیون همان HMI بررسی شود. |
| قطعووصلی لمس | ترک فلت، قفل کانکتور، آلودگی پینها و فشار قاب | فلت روی پنل روشن جابهجا یا خم نشود. |
| فرمان ناخواسته یا لمس کاذب | رطوبت، آلودگی، فشار موضعی قاب و سیمبندی | علت محیطی باید پیش از نصب قطعه جدید رفع شود. |
| تصویر تاریک ولی لمس فعال | LCD، نور پسزمینه، تغذیه و برد نمایشگر | این علامت بیشتر به مسیر نمایش تصویر مربوط است، نه لزوماً تاچپنل. |
خیر. تصویر موجود یک تاچپنل شفاف با فلت ورودی را نشان میدهد. LCD، نور پسزمینه و برد نمایشگر قطعات جداگانهای هستند.
خیر. سازگاری برای ZAX-E گزارش شده، اما مدل پنل، سریال ماشین، ابعاد، فلت هفتمسیر و کد Parts Book باید تأیید شود.
جایگزینی مستقیم تأیید نشده است و اندازه گزارششده این کدها متفاوت است. ابعاد، ناحیه فعال، فلت و کانکتور باید مستقل بررسی شوند.
معمولاً خاموشی تصویر باید در LCD، نور پسزمینه، تغذیه و برد نمایشگر بررسی شود؛ تاچپنل مسئول تولید تصویر نیست.
عکس کد و فلت، ابعاد کلی و ناحیه فعال، مدل پنل، پلاک ماشین، صفحه Parts Book و شرح دقیق عیب را برای فراتکس پارتس ارسال کنید.
برای تطبیق دقیق، تصویر کد، تاچپنل و فلت، ابعاد ناحیه فعال، مدل پنل کنترل، مدل و شماره سریال ماشین و مرجع Parts Book را ارسال کنید. فراتکس پارتس سفارش را بر اساس مشخصات واقعی قطعه بازشده بررسی میکند.
یادداشت پژوهش: Parts Book یا Service Manual عمومی که کد دقیق 627D60AA را به همه نسخههای ZAX-E متصل کند پیدا نشد. اندازه ۱۰٫۴ اینچ، رابط هفتمسیر و سازگاری ZAX-E از فهرستهای تخصصی بازار استخراج شدهاند و باید با قطعه بازشده و سند ماشین تأیید شوند؛ به همین دلیل ابعاد دقیق، نوع فناوری لمس، ترتیب پایهها، مقادیر الکتریکی و ادعای جایگزینی مستقیم از این محتوا حذف شدهاند.
