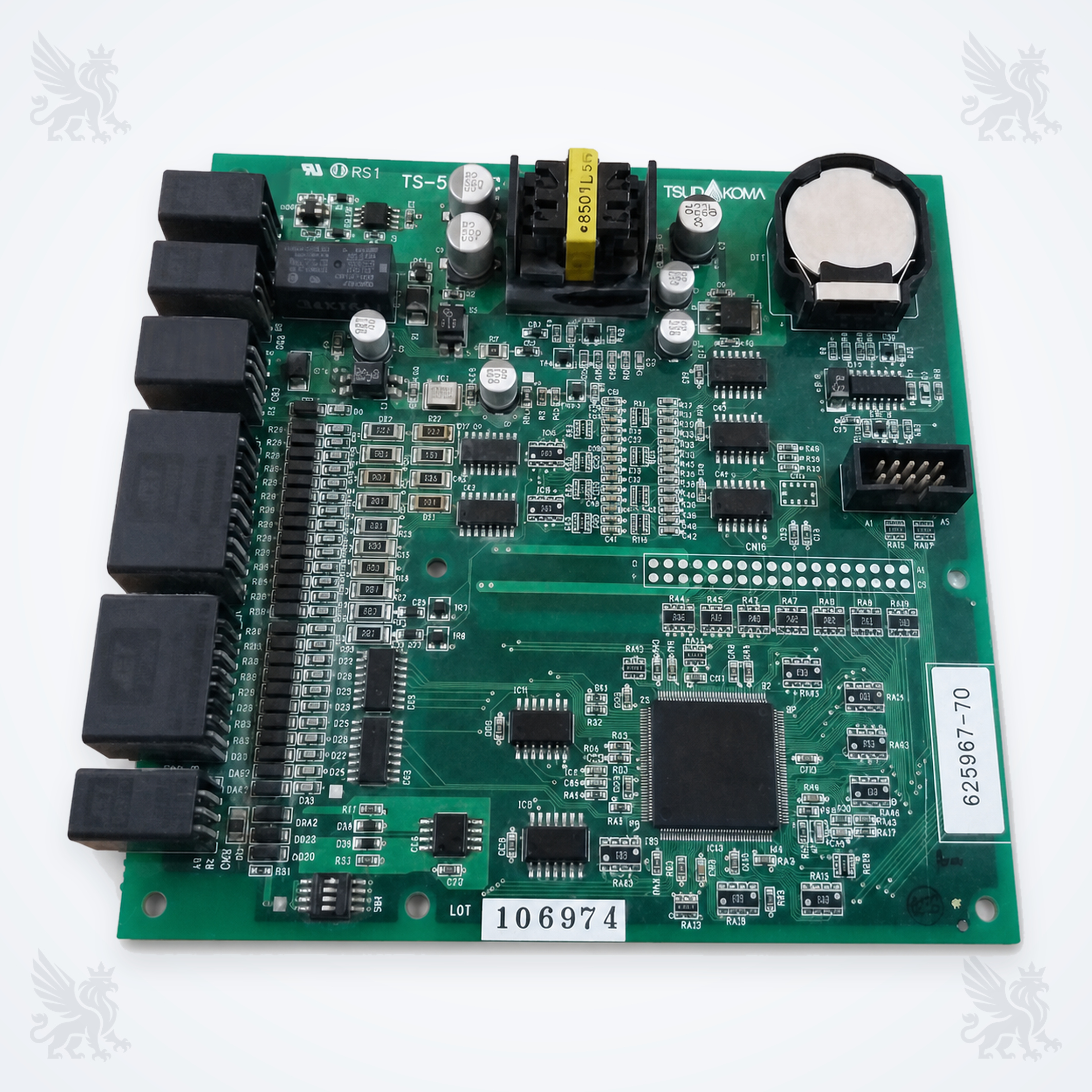

برد الکترونیکی WBS6SA-4C تسوداکوما کد 625967-70 یک برد مونتاژشده برای ماشینهای بافندگی TSUDAKOMA است که با شناسه WBS6SA-4C و شماره قطعه 625967-70 شناسایی میشود. در نمونه مرجع، برچسب 625967-70، نام TSUDAKOMA، مجموعهای از رلهها و کانکتورها، مدارهای مجتمع، خازنها، ترانس و نقاط تست دیده میشوند. برای خرید مطمئن باید کد کامل، پسوند، ریویژن، آرایش سوکتها، صفحه Parts Book و شماره سریال ماشین همزمان تطبیق داده شوند.
| مشخصه | مقدار یا وضعیت |
|---|
| نام فارسی | برد الکترونیکی WBS6SA-4C تسوداکوما کد 625967-70 |
| نام انگلیسی | TSUDAKOMA WBS6SA-4C Electronic Board 625967-70 |
| شماره قطعه | 625967-70 |
| شناسه برد | WBS6SA-4C |
| سازنده روی برد | TSUDAKOMA |
| نوع قطعه | برد الکترونیکی مونتاژشده ماشین بافندگی |
| اجزای قابل مشاهده | رله، کانکتور، مدار مجتمع، خازن، ترانس، مقاومت، نقاط تست و برچسب شناسایی |
| معیار سفارش | کد کامل، پسوند، ریویژن، سوکتها، ابعاد، Parts Book، مدل و سریال ماشین |
وضعیت سازگاری: منبع قطعه، شماره 625967-70 و شناسه WBS6SA-4C را بهصورت مشترک برای قطعات ماشین بافندگی TSUDAKOMA ثبت کرده است؛ اما در منابع عمومی کارخانه، Parts Book یا Service Manual دارای تطبیق مستقیم این کد با مدل مشخص ماشین پیدا نشد. سازگاری قطعی باید از روی برد قبلی و مدارک همان شماره سریال تأیید شود.
برد WBS6SA-4C تسوداکوما 625967-70 چیست؟
این محصول یک برد الکترونیکی چندبخشی است که با برچسب 625967-70 شناخته میشود. آرایش رلهها، کانکتورها و مدارهای مجتمع نشان میدهد که برد برای تبادل سیگنالهای کنترلی و خروجیهای تعریفشده در سامانه ماشین ساخته شده است؛ بااینحال نقش دقیق هر کانکتور یا خروجی بدون شماتیک و Service Manual همان ماشین نباید حدس زده شود.
عبارت WBS6SA-4C باید عیناً در سفارش و گزارش تعمیر ثبت شود. نامهای نزدیک مانند WBS، WBS3 یا WBS6 و شمارههای نزدیک، معادل خودکار این برد نیستند. حتی اگر ابعاد و بخشی از سوکتها مشابه باشند، تفاوت در منطق مدار، ولتاژ، برنامه، ریویژن و پینآوت میتواند مانع جایگزینی مستقیم شود.
نکات مهم برای شناسایی نسخه صحیح
- برچسب شماره قطعه باید بهطور کامل 625967-70 خوانده شود؛ بخش -70 حذف نشود.
- شناسه WBS6SA-4C باید با مدارک ماشین، برچسب قبلی یا صفحه Parts Book تطبیق داده شود.
- تعداد، شکل، رنگ و محل همه کانکتورها و رلهها با برد قبلی مقایسه شوند.
- هر کد ریویژن، چاپ سیلک، برچسب انبار، شماره مونتاژ یا اصلاح سیمی ثبت و عکسبرداری شود.
- مدل دقیق ماشین، سال ساخت، شماره سریال و شماره صفحه Parts Book همراه استعلام ارسال شوند.
- برد مشابه با کد 625966 یا پسوند متفاوت فقط با سند رسمی جایگزینی قابل قبول است.
- ظاهر تمیز یا سالم بودن فیوزها بهتنهایی سلامت الکترونیکی برد را اثبات نمیکند.
جدول سازگاری و روش تأیید
| سناریو | وضعیت | اقدام لازم |
|---|
| 625967-70 + WBS6SA-4C | قویترین تطبیق شناسهای | ریویژن، سوکتها، Parts Book و سریال ماشین نیز کنترل شوند |
| 625967 با پسوند دیگر | جایگزینی مستقیم تأیید نشده | جدول supersession یا تأیید کتبی سازنده درخواست شود |
| 625966 / WBS6SA CPU | شماره و نقش اعلامی متفاوت | بهعنوان معادل 625967-70 سفارش داده نشود |
| برد WBS مشابه از ماشین دیگر | سازگاری نامشخص | مدل، سریال، پینآوت، ریویژن و Parts Book بررسی شوند |
| ظاهر و سوکتهای مشابه | مدرک کافی برای جایگزینی نیست | کد و مستندات فنی بر شباهت ظاهری مقدماند |
علائم خرابی و عیبیابی اصولی
| علامت | موارد قابل بررسی | نکته تشخیصی |
|---|
| قطع یا نامنظم شدن یک خروجی | رله، درایور، کانکتور، کابل، بار خارجی و تغذیه | خطای بار یا سیمکشی میتواند مشابه خرابی برد دیده شود |
| راهاندازی نشدن برد | ولتاژهای ورودی، فیوز و منبع تغذیه، کانکتورها و اتصال زمین | اندازهگیری فقط طبق نقشه و روش ایمن انجام شود |
| خطای متناوب با لرزش یا گرما | لحیم سرد، پایه رله، کانکتور لق، ترک مسیر و خازن فرسوده | شرایط وقوع خطا و دمای تابلو ثبت شوند |
| آثار سوختگی یا بوی غیرعادی | اتصال کوتاه بار، اضافهولتاژ، قطبیت، رله و مسیر توان | پیش از نصب برد جایگزین، علت ریشهای برطرف شود |
| خوردگی یا آلودگی برد | رطوبت، گردوغبار، روغن، تهویه و آببندی تابلو | تمیزکاری باید توسط تعمیرکار الکترونیک و با ماده مجاز انجام شود |
هشدار عیبیابی: خطای ماشین بهتنهایی خرابی 625967-70 را ثابت نمیکند. منبع تغذیه، کابلها، کانکتورها، حسگرها، عملگرها، بارهای خروجی، ارت و بردهای مرتبط باید طبق دیاگرام همان ماشین بررسی شوند.
نصب، جابهجایی و نگهداری برد
- ماشین را متوقف و انرژیها را ایزوله کنید. برق اصلی و انرژیهای ذخیرهشده طبق دستورالعمل کارخانه قفلگذاری شوند.
- زمان تخلیه خازنها را رعایت کنید. پیش از لمس برد، نبود ولتاژ خطرناک با ابزار مناسب تأیید شود.
- از حفاظت ESD استفاده کنید. مچبند، سطح کار و بستهبندی آنتیاستاتیک برای جلوگیری از آسیب پنهان ضروریاند.
- قبل از جداکردن، عکس بگیرید. شماره و جهت همه سوکتها، جامپرها، کلیدها و سیمها ثبت شوند.
- کانکتورها را از بدنه بگیرید. کشیدن کابل یا اهرمکردن سوکت میتواند پین و لحیم را آسیب بزند.
- برد جایگزین را از نظر کد و ریویژن کنترل کنید. 625967-70 و WBS6SA-4C باید با مدارک فنی مطابقت داشته باشند.
- آزمون اولیه کنترلشده انجام دهید. پس از نصب، جریان، خطاها و عملکرد خروجیها زیر نظر تکنسین بررسی شوند.
هشدار ایمنی: اندازهگیری روی برد روشن، تزریق ولتاژ، بایپس رله یا تعویض قطعه بدون شماتیک میتواند به برد، ماشین و اپراتور آسیب بزند. تعمیر سطح قطعه باید توسط متخصص الکترونیک صنعتی و بر اساس Service Manual انجام شود.
- وضعیت فن و فیلتر تابلو، دما، رطوبت و تجمع پرز در بازدیدهای دورهای کنترل شود.
- سوکتها از نظر تغییر رنگ، داغی، اکسیدشدگی، لقشدن و خمشدن پین بازدید شوند.
- از اسپری ناشناخته، برس فلزی، هوای فشرده مرطوب و تماس مستقیم دست با پایههای IC خودداری شود.
- نتیجه تعمیر، کد برد، ریویژن، خطای اولیه و قطعات تعویضشده در پرونده نگهداری ماشین ثبت شود.
اطلاعات لازم برای استعلام فراتکس پارتس
- عکس واضح از روی برد، پشت برد، برچسب 625967-70 و همه کانکتورها
- شناسه کامل WBS6SA-4C و هر کد ریویژن یا برچسب ثانویه
- مدل، سال ساخت و شماره سریال ماشین TSUDAKOMA
- شماره صفحه Parts Book یا تصویر فهرست قطعات مربوط به محل نصب
- شرح خطا، زمان وقوع، کد خطای نمایشگر و نتیجه بررسی تغذیه و کابلها
- وضعیت برد قبلی: سوختگی، خوردگی، تعمیر قبلی، قطعه کمشده یا اصلاح سیمی
پرسشهای متداول
آیا 625967-70 برای همه ماشینهای TSUDAKOMA مناسب است؟
خیر. کد باید در Parts Book همان مدل و شماره سریال ماشین ثبت شده باشد و ریویژن و سوکتها نیز تطبیق داده شوند.
آیا برد 625966 جایگزین 625967-70 است؟
خیر، مدرک عمومی برای جایگزینی مستقیم پیدا نشد. اختلاف شماره میتواند به نقش، مدار، برنامه یا ریویژن متفاوت اشاره کند.
آیا میتوان سلامت برد را فقط با ظاهر بررسی کرد؟
بازرسی ظاهری برای یافتن سوختگی، خوردگی و قطعه شکسته مفید است، اما سلامت منطقی، تغذیه و خروجیها به آزمون طبق شماتیک نیاز دارد.
پس از تعویض برد چه مواردی کنترل شوند؟
جهت سوکتها، اتصال زمین، ولتاژهای تغذیه، جریان غیرعادی، خطاهای نمایشگر و عملکرد مرحلهای خروجیها باید کنترل شوند.
برای استعلام سریع چه اطلاعاتی ارسال شود؟
عکس دو طرف برد و سوکتها، کد 625967-70، شناسه WBS6SA-4C، مدل و سریال ماشین، صفحه Parts Book و شرح خطا را برای فراتکس پارتس ارسال کنید.
استعلام برد 625967-70 از فراتکس پارتس
برای خرید یا استعلام برد الکترونیکی WBS6SA-4C تسوداکوما کد 625967-70، تصاویر کامل برد قبلی و کانکتورها را همراه مدل، سریال ماشین، صفحه Parts Book، ریویژن و شرح خطا برای فراتکس پارتس ارسال کنید. این اطلاعات از سفارش برد مشابه اما ناسازگار و آسیب احتمالی در زمان نصب جلوگیری میکنند.
منابع فنی معتبر
یادداشت پژوهش: منبع تصویری قطعه، ترکیب کد 625967-70 و عنوان WBS6SA-4C را ثبت کرده است. در منابع عمومی کارخانه، نقشه، پینآوت، مقادیر ولتاژ یا تطبیق کدبهمدل برای این برد منتشر نشده بود؛ بنابراین از اعلام مدل قطعی، عملکرد هر پین یا جایگزین مستقیم خودداری شده است.
