پنل کنترل سرعت TESCO تسوداکوما کد 627427

پنل TESCO کد 627427 چیست؟

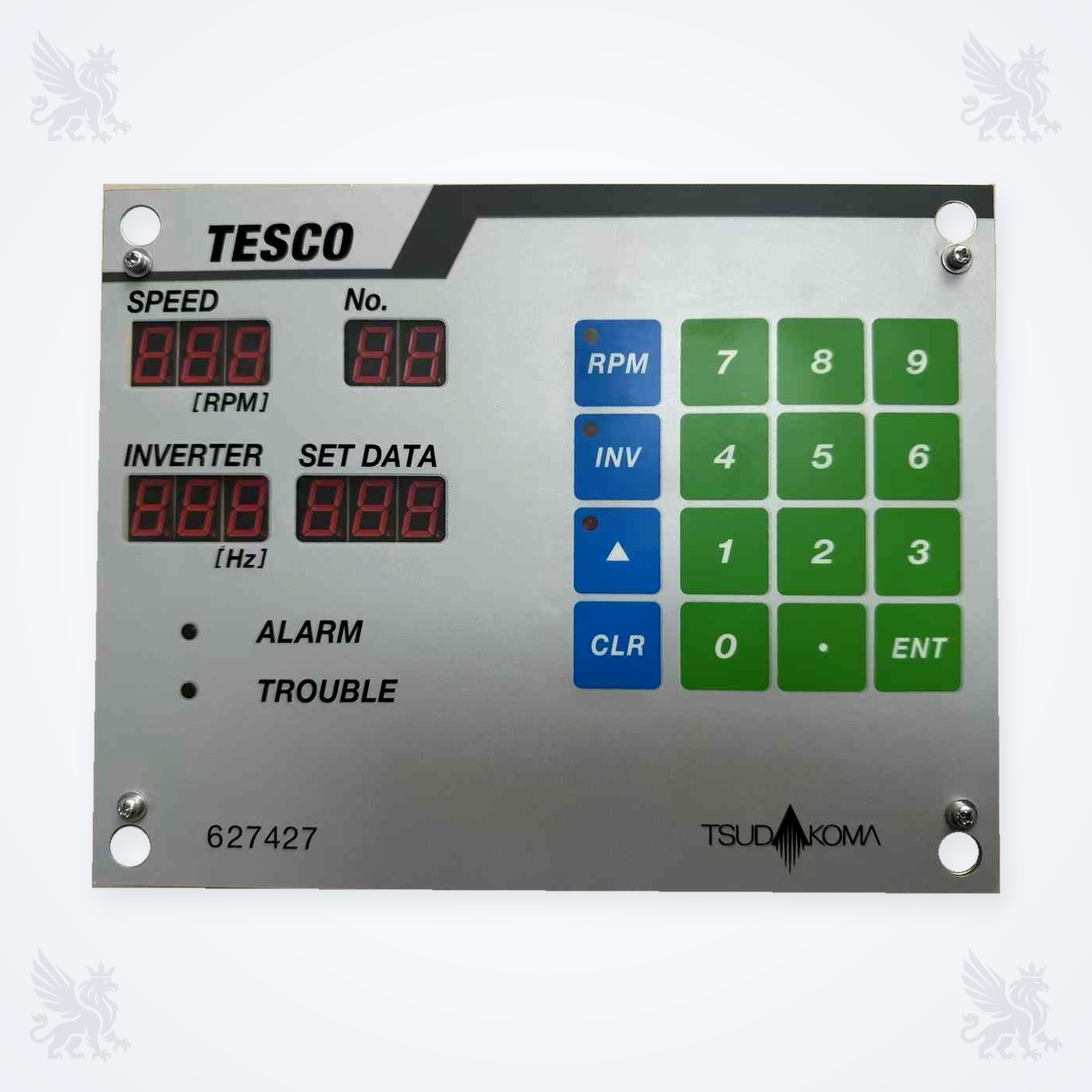

این پنل یک رابط تنظیم و پایش است. وجود نمایشگر SPEED با واحد RPM و نمایشگر INVERTER با واحد Hz نشان می‌دهد اپراتور می‌تواند داده‌های مربوط به سرعت ماشین و فرکانس اینورتر را مشاهده کند. بخش No. برای شماره انتخاب و بخش SET DATA برای مقدار تنظیم‌شده در نظر گرفته شده است. نقش دقیق هر مرحله، ترتیب ورود داده و سطح دسترسی باید از دفترچه همان Revision استخراج شود؛ فشار دادن کلیدها بر اساس حدس می‌تواند تنظیم‌های تولید را تغییر دهد.

ارتباط پنل با اینورتر و کنترل سرعت ماشین

پنل 627427 رابط کاربر با سامانه کنترل است و نباید با خود اینورتر قدرت یکی دانسته شود. در یک سامانه معمول، کنترلر ماشین منطق فرمان را مدیریت می‌کند، اینورتر فرکانس و توان موتور را تنظیم می‌کند و پنل مقدارهای انتخابی یا عملیاتی را نمایش می‌دهد. اگر نمایشگر پنل خاموش یا داده آن نادرست باشد، علت می‌تواند در تغذیه پنل، کابل ارتباطی، کنترلر، اینورتر، سنسور سرعت یا خود پنل باشد.

راهنمای علائم و کلیدهای قابل مشاهده

ارتباط عملکردی با کنترل سرعت تری در سامانه TELC

دفترچه تعمیر و نگهداری TSUDAKOMA ZAX، شماره B368-1، در بخش Terry Weaving توضیح می‌دهد که سامانه TELC دارای عملکرد Terry Speed Control است و سرعت ماشین را متناسب با قسمت‌های پارچه حوله‌ای کنترل می‌کند. همان دفترچه امکان تنظیم مستقل چند مقدار سرعت را نیز شرح می‌دهد. این توضیحات با ماهیت نمایشگرهای RPM، Hz و No. روی پنل TESCO هم‌راستا است؛ بااین‌حال دفترچه در بخش بررسی‌شده کد 627427 یا نام TESCO را ذکر نمی‌کند. بنابراین این ارتباط تطبیق عملکردی است، نه مدرک سازگاری قطعه با همه ماشین‌های ZAX.

جدول سازگاری و سطح اطمینان

شناسایی قطعه و جلوگیری از سفارش اشتباه


• کد 627427 در پایین پنل با Parts Book و قطعه بازشده تطبیق داده شود.

• نشان TESCO، لوگوی TSUDAKOMA، چهار نمایشگر و چیدمان 4×3 صفحه‌کلید سبز کنترل شود.

• تعداد، شکل و محل کانکتورها و شماره برد پشت پنل ثبت شود؛ نمای جلو به‌تنهایی کافی نیست.

• ابعاد قاب، فاصله چهار سوراخ نصب و جهت قرارگیری پنل اندازه‌گیری شود.

• مدل، شماره ماشین و ماه ساخت از روی پلاک دستگاه و شماره صفحه Parts Book ارائه شود.

• اگر پنل تعمیر یا تعویض شده است، تنظیم‌های فعلی و سابقه خطا پیش از بازکردن ثبت شود.


نشانه‌های نیاز به بازرسی و عیب‌یابی


• خاموشی کامل، کم‌نورشدن یا ناپایداری نمایشگرهای LED

• ثبت‌نشدن بعضی کلیدها، دوبار ثبت‌شدن عدد یا عمل‌نکردن ENT و CLR

• نمایش مقدار غیرمنطقی RPM یا Hz در مقایسه با وضعیت واقعی ماشین

• روشن‌شدن چراغ ALARM یا TROUBLE و تکرار خطا پس از کنترل سامانه

• قطع‌ووصلی بر اثر لرزش، شل‌شدن کانکتور، اکسیدشدگی یا آلودگی رسانا

• ترک مدار، سوختگی، تغییر رنگ، رطوبت یا آسیب مسیرهای پشت پنل


نکات ایمنی نصب و نگهداری


1. کار فقط توسط تکنسین برق صنعتی واجد صلاحیت انجام شود. ماشین را متوقف، انرژی‌ها را ایزوله و روش قفل و برچسب‌گذاری واحد نگهداری را اجرا کنید.

2. دفترچه B368-1 برای سرویس بخش کنترل سرعت و اینورتر، قطع برق و انتظار حداقل پنج دقیقه را ذکر می‌کند؛ تا خاموش‌شدن نشانگر فرکانس و تأیید نبود ولتاژ خطرناک، به مدار دست نزنید.

3. در حالت برق‌دار، سیم یا کانکتور را جابه‌جا نکنید. پیش از بازکردن، از پشت پنل، سوکت‌ها، شماره سیم‌ها و همه تنظیم‌های نمایش‌داده‌شده عکس بگیرید.

4. منبع تغذیه، ارت، کابل ارتباطی، کنترلر و اینورتر را پیش از محکوم‌کردن پنل بررسی کنید.

5. برد را در برابر الکتریسیته ساکن محافظت کنید و از پاک‌کننده خورنده، فشار مکانیکی روی LEDها و ورود رطوبت جلوگیری نمایید.

6. پس از نصب، ابتدا در حالت سرویس یا سرعت پایین آزمایش کنید و مقدار RPM/Hz، چراغ‌ها و پاسخ کلیدها را با رویه ماشین کنترل نمایید.


اطلاعات لازم برای استعلام از فراتکس پارتس


• عکس واضح نمای جلو و پشت، کناره‌ها، کانکتورها و تمام شماره‌های برد

• کد 627427، نشان TESCO و تصویر کامل قطعه‌ای که قرار است جایگزین شود

• مدل، شماره ماشین، ماه ساخت و نوع بافت/آپشن‌های نصب‌شده

• شماره صفحه و Position قطعه در Parts Book همان ماشین

• شرح دقیق ایراد، وضعیت ALARM/TROUBLE و رفتار نمایشگرها و کلیدها

• وضعیت اینورتر، کنترلر، تغذیه و نتیجه بررسی کابل‌ها و کانکتورها


پرسش‌های متداول

استعلام فنی و سفارش از فراتکس پارتس

برای استعلام پنل کنترل سرعت TESCO تسوداکوما کد 627427، تصاویر کامل قطعه، شماره‌های پشت برد، مدل و شماره ماشین، ماه ساخت، صفحه Parts Book و شرح خطا را برای کارشناسان فراتکس پارتس ارسال کنید. این اطلاعات ریسک خرید پنل مشابه اما نامنطبق را کاهش می‌دهد.

منابع فنی و روش راستی‌آزمایی


• TSUDAKOMA ZAX Air Jet Loom Maintenance Manual, B368-1, July 2002 — فصل Terry Weaving و بخش Terry Speed Control؛ برای نقش کنترل سرعت، مقادیر چندگانه سرعت و هشدارهای سرویس کنترل سرعت/اینورتر.

• راهنمای رسمی TSUDAKOMA برای سفارش قطعات و ارائه اطلاعات پلاک ماشین

• فرم رسمی TSUDAKOMA برای استعلام قطعات ماشین‌آلات نساجی

• پرتال رسمی ماشین‌آلات نساجی TSUDAKOMA


یادداشت تحریریه: کد 627427، نام TESCO، نمایشگرها، کلیدها و چراغ‌ها از نوشته‌های خوانای نمونه واقعی استخراج شده‌اند. مخفف TESCO، مدل دقیق ماشین، دامنه مجاز تنظیم‌ها، مشخصات الکتریکی و سازگاری مستقیم با خانواده‌های مختلف TSUDAKOMA در منابع رسمی عمومی تأیید نشد و عمداً حدس زده نشده است.
