سرووپک ELO CCW سوداکوما کد 625E22 مدل YASKAWA CACR-2R8-TF1VA

سرووپک ELO CCW سوداکوما 625E22 چیست؟

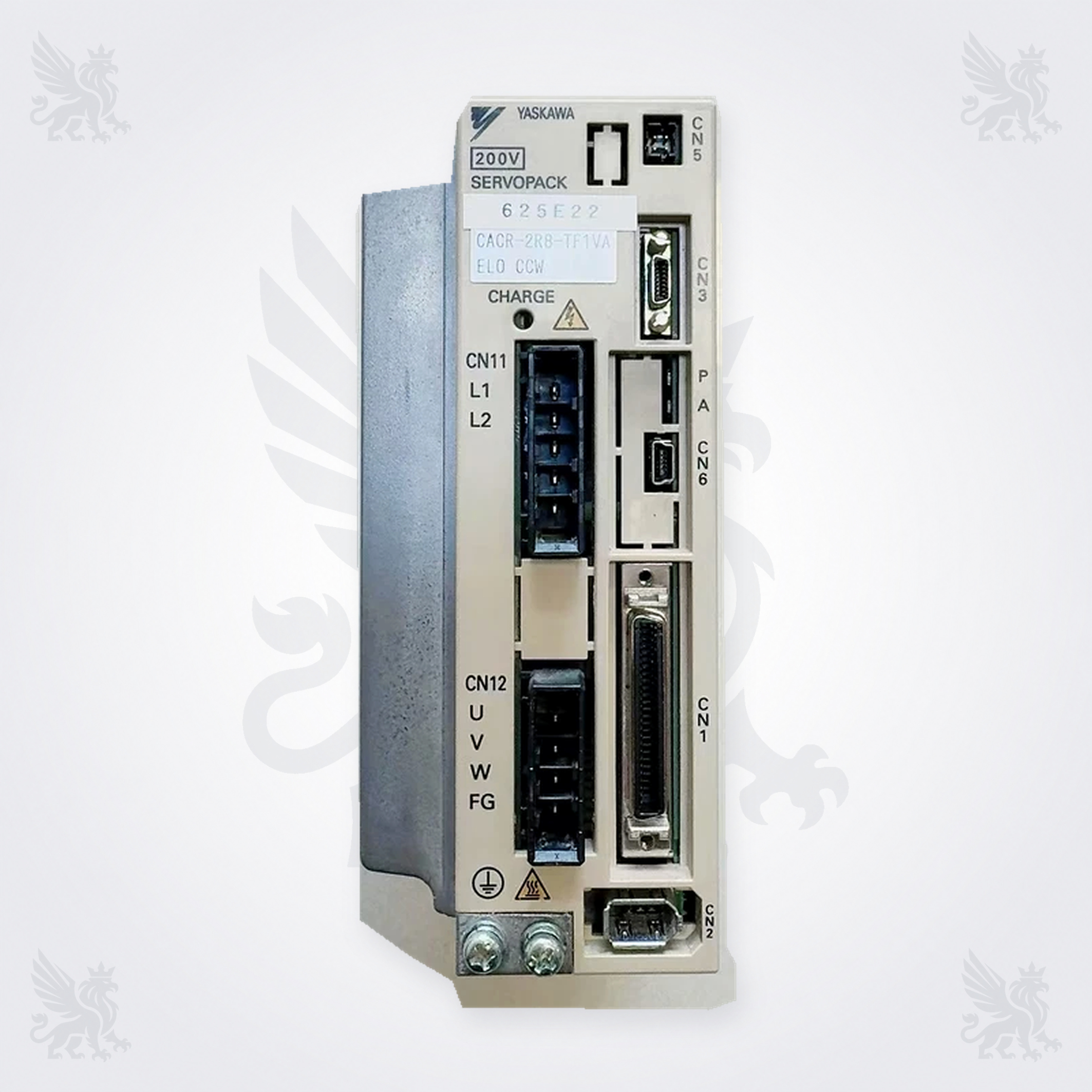

سرووپک رابط قدرت و کنترل میان سامانه فرمان ماشین و سرووموتور است. این واحد فرمان حرکتی را دریافت می‌کند، توان لازم را برای موتور فراهم می‌سازد و با استفاده از سیگنال‌های کنترلی و بازخورد، حرکت محور را در محدوده طراحی‌شده نگه می‌دارد. در قطعه حاضر، کد سوداکوما 625E22 روی برچسب بالایی و مدل CACR-2R8-TF1VA روی برچسب یاسکاوا دیده می‌شود.

متن ELO CCW روی همان برچسب درج شده است. اسناد رسمی TSUDAKOMA اصطلاح ELO را برای Electronic Let-Off به‌کار می‌برند. در ماشین بافندگی، سامانه let-off بازشدن کنترل‌شده چله را هماهنگ می‌کند تا تأمین چله با فرایند بافت سازگار بماند. عبارت CCW جهت تعریف‌شده برای این نسخه را مشخص می‌کند، اما جهت مکانیکی نهایی و سیم‌بندی باید از مدار و راهنمای همان ماشین خوانده شود.

نقش سرووپک در سامانه Electronic Let-Off

زنجیره عملکرد سامانه ELO معمولاً شامل کنترلر ماشین، سرووپک، سرووموتور، کابل قدرت، کابل بازخورد و مجموعه مکانیکی انتقال حرکت به چله است. سرووپک به‌تنهایی کشش چله را اندازه‌گیری یا مکانیک چله را اصلاح نمی‌کند؛ بلکه فرمان کنترل را به حرکت موتور تبدیل می‌کند. عملکرد نهایی به صحت بازخورد، تنظیمات ماشین، سلامت موتور، اتصالات و آزاد بودن مجموعه مکانیکی وابسته است.


• ترمینال‌های L1 و L2 در ناحیه CN11 و ترمینال‌های U، V، W و FG در ناحیه CN12 روی پنل قابل مشاهده‌اند.

• کانکتورهای نشانه‌گذاری‌شده CN1، CN2، CN3، CN5 و CN6 از شاخص‌های مهم تطبیق ظاهری هستند.

• چیدمان کانکتورها و شماره‌گذاری آن‌ها باید بدون تفسیر حدسی، با نقشه سیم‌کشی مدل دقیق مقایسه شود.

• هیت‌سینک فلزی کناری باید در نصب نهایی جریان هوای مناسب داشته باشد و با پوشاندن یا تجمع آلودگی مختل نشود.


جدول سازگاری و وضعیت تأیید

روش شناسایی نسخه صحیح پیش از خرید


1. کد 625E22 را روی برچسب قطعه و Parts Book کنترل کنید؛ حذف یا تغییر پسوند احتمالی می‌تواند نتیجه تطبیق را عوض کند.

2. مدل کامل CACR-2R8-TF1VA را حرف‌به‌حرف مقایسه کنید و فقط به عبارت CACR-2R8 اکتفا نکنید.

3. عبارت ELO CCW و نشان 200V SERVOPACK را با قطعه بازشده تطبیق دهید.

4. موقعیت CN1، CN2، CN3، CN5، CN6، CN11 و CN12 و شکل فیزیکی هر کانکتور را مقایسه کنید.

5. ابعاد بدنه، هیت‌سینک، نقاط نصب، جهت قرارگیری و فضای تابلو را با نمونه و نقشه ماشین کنترل کنید.

6. مدل کامل ماشین، سال ساخت، عرض کار و شماره سریال روی پلاک را برای استعلام ثبت کنید.


نشانه‌هایی که نیاز به بررسی سرووپک را مطرح می‌کنند


• اعلام خطا یا آماده‌نشدن سروو در مدار ELO

• عدم پاسخ موتور let-off یا حرکت ناپیوسته پس از دریافت فرمان

• تغییرات غیرعادی در بازشدن چله یا نوسان کشش هم‌زمان با هشدارهای محور

• گرمای غیرعادی، بوی سوختگی، تغییر رنگ یا آلودگی شدید اطراف هیت‌سینک و ترمینال‌ها

• قطع‌و‌وصل شدن عملکرد با لرزش تابلو یا لمس کابل که می‌تواند از اتصال نامطمئن ناشی شود


راهنمای نصب، ایمنی و نگهداری


1. کار را فقط به تکنسین برق صنعتی واجد صلاحیت بسپارید؛ ماشین را متوقف، منابع انرژی را ایزوله و روش قفل و برچسب‌گذاری واحد نگهداری را اجرا کنید.

2. نشان CHARGE روی پنل وجود ولتاژ ذخیره‌شده را یادآوری می‌کند. تا خاموش‌شدن کامل نشان و سپری‌شدن زمان تخلیه تعیین‌شده در راهنمای دقیق سرووپک، به ترمینال‌ها دست نزنید و بی‌برقی را با روش مجاز تأیید کنید.

3. پیش از بازکردن، از تمام سوکت‌ها، سیم‌ها، ارت، جهت نصب و برچسب‌ها عکس بگیرید و هر کابل را با شناسه مستقل علامت‌گذاری کنید.

4. کانکتورها را از بدنه سوکت بگیرید، نه از کابل؛ از فشار، خم‌کردن اجباری، سوراخ‌کاری یا تغییر کلید مکانیکی سوکت‌ها خودداری کنید.

5. هیت‌سینک، مسیر تهویه، ترمینال‌ها و کابل‌ها را از نظر گردوغبار، روغن، تغییر رنگ، شل‌شدن و آسیب عایق بازرسی کنید؛ روش تمیزکاری باید با دستورالعمل یاسکاوا سازگار باشد.

6. هیچ مقدار گشتاور، سیم‌بندی، جامپر یا تنظیمی را از روی قطعه مشابه حدس نزنید. مقادیر و روش راه‌اندازی باید از نقشه و راهنمای همان نسخه استخراج شوند.

7. پس از نصب، مسیر مکانیکی ELO را طبق دستورالعمل ماشین بررسی و ابتدا آزمون کنترل‌شده با سرعت پایین انجام دهید؛ سپس هشدارها، جهت حرکت، کشش چله و دمای مجموعه را پیش از تولید پایدار کنترل کنید.


ثبت سابقه خطا، تاریخ نصب، شرایط تابلو، وضعیت فن و آلودگی و نتیجه بررسی موتور و کابل‌ها به تشخیص علت ریشه‌ای کمک می‌کند. برنامه موجودی نیز بهتر است بر اساس مصرف واقعی، سابقه تعمیر و تطبیق دقیق کدها تنظیم شود تا تعویض‌های غیرضروری کاهش یابد.

اطلاعات لازم برای استعلام از فراتکس پارتس


• عکس واضح نمای روبه‌رو، پشت، پهلو و تمام برچسب‌های سرووپک

• کد 625E22 و مدل کامل CACR-2R8-TF1VA

• مدل، سال ساخت، عرض کار و شماره سریال ماشین سوداکوما

• صفحه Parts Book یا نقشه‌ای که سرووپک ELO و شماره قطعه را نشان می‌دهد

• شرح خطا، زمان بروز، کد هشدار و نتیجه بررسی موتور، کابل و مکانیزم let-off

• در صورت درخواست جایگزین، عکس و کد هر دو قطعه قدیمی و پیشنهادی


پرسش‌های متداول

منابع فنی رسمی


• راهنمای رسمی TSUDAKOMA برای سفارش قطعات و دریافت Parts Catalog — تأکید بر ارائه اطلاعات پلاک ماشین و کنترل مدل و سال ساخت.

• کاتالوگ رسمی TSUDAKOMA ZW8100 — تعریف رسمی ELO به‌عنوان Electronic Let-Off و ETU به‌عنوان Electronic Take-Up.

• فهرست رسمی پشتیبانی آمپلی‌فایرهای سروو YASKAWA — مرجع خانواده‌های قدیمی CACR و مسیر دسترسی به اسناد و خدمات.

• راهنمای فنی رسمی YASKAWA درباره سرویس ایمن SERVOPACK — لزوم استفاده از راهنمای محصول و نیروی واجد صلاحیت در حضور ولتاژهای خطرناک.


یادداشت راستی‌آزمایی: کد 625E22، مدل CACR-2R8-TF1VA، عبارت ELO CCW، 200V و شناسه کانکتورها از نوشته‌های قابل خواندن روی خود قطعه استخراج شده‌اند. منبع رسمی عمومی برای نگاشت این کد به مدل دقیق ماشین یا تأیید معادل مستقیم کدهای دیگر یافت نشد؛ بنابراین سازگاری عمداً مشروط نگه داشته شده است.
