برد الکترونیکی iT-Board2 سوداکوما کد 625831

توضيحات و نقد و بررسی برد الکترونیکی iT-Board2 سوداکوما کد 625831

برد الکترونیکی iT-Board2 سوداکوما کد 625831 عبارت‌های TSUDAKOMA، iT-Board2 و کد 625831 مستقیماً روی PCB خوانا هستند و مبنای شناسایی این نمونه‌اند. کد 625848-76 و عنوان ELO 4.2 در مرجع اولیه همراه محصول آمده‌اند، اما روی این نمای برد دیده نمی‌شوند؛ بنابراین ارتباط یا جایگزینی آن‌ها باید با Parts Book، مدل، سریال و آرایش سوکت‌ها تأیید شود.

مشخصه	اطلاعات فنی
نام فارسی	برد الکترونیکی iT-Board2 سوداکوما کد 625831
نام انگلیسی	TSUDAKOMA iT-Board2 Electronic Board, Part No. 625831
کد چاپی روی PCB	625831
شناسه چاپی برد	iT-Board2
کد همراه در مرجع اولیه	625848-76 — ارتباط یا جایگزینی مستقیم تأیید نشده است
نوع قطعه	برد الکترونیکی مونتاژشده ماشین بافندگی
ماشین تأییدشده	ماشین سوداکوما که کد 625831 و iT-Board2 در Parts Book همان مدل و سریال درج شده باشد
اجزای قابل مشاهده	مدارهای مجتمع، دو باتری، کانکتورهای چندپین، حافظه‌های سوکتی، خازن‌ها و قطعات حفاظتی
معیار سفارش	کد 625831، چاپ iT-Board2، شماره‌های فرعی، آرایش کانکتورها و قطعات، ابعاد، مدل، سریال و Parts Book

برد iT-Board2 سوداکوما کد 625831 چیست؟

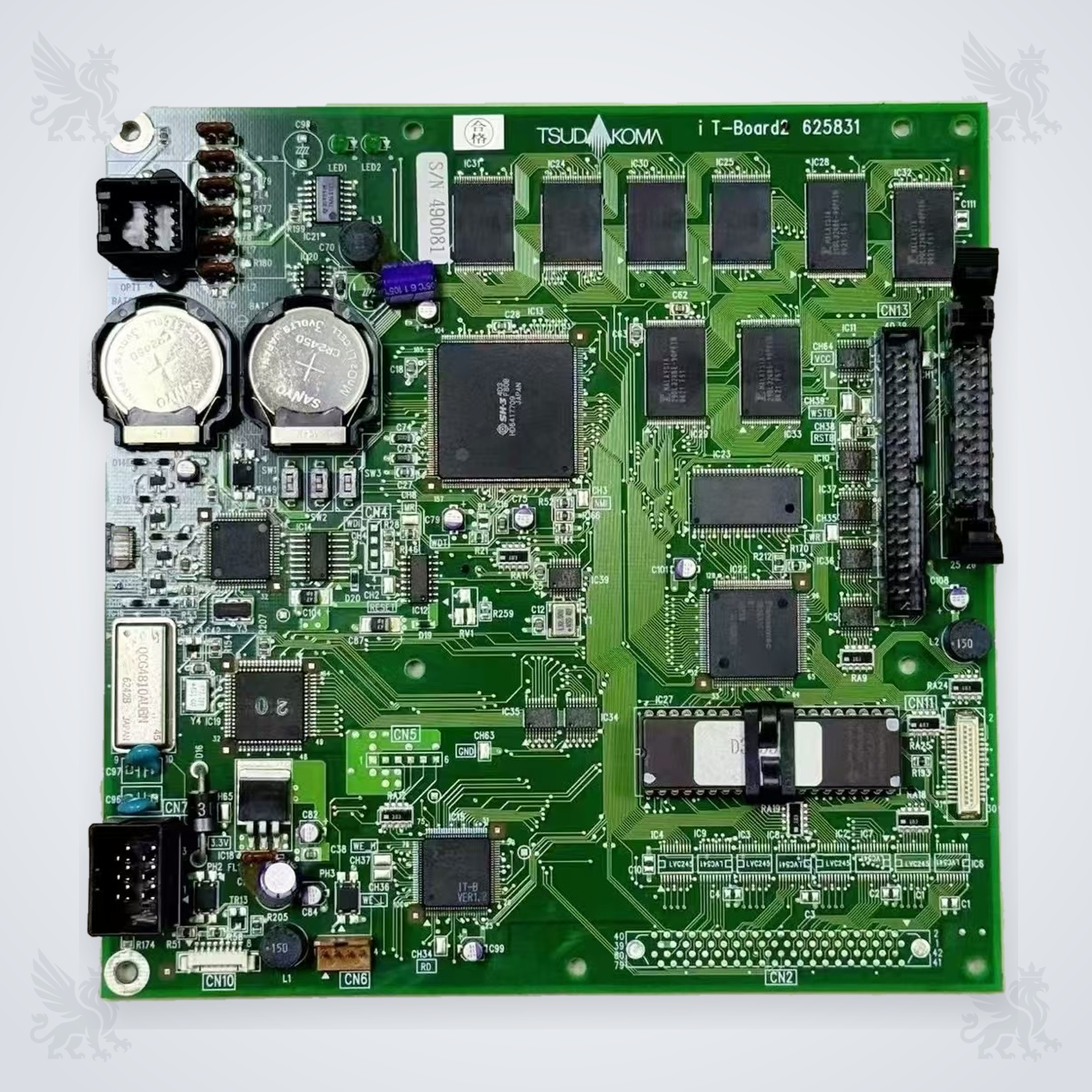

این قطعه یک PCB مونتاژشده با چاپ واضح TSUDAKOMA iT-Board2 625831 است. روی برد چندین مدار مجتمع، دو باتری سکه‌ای در نگهدارنده، قطعات حافظه سوکتی، کانکتورهای چندپین، خازن‌ها و بخش‌های حفاظتی دیده می‌شود. این اجزای ظاهری برای تطبیق نمونه مفید هستند، اما به‌تنهایی زیرسیستم دقیق یا مدل سازگار ماشین را اثبات نمی‌کنند.

نقش برد در مجموعه برق و کنترل ماشین

برد از طریق کانکتورها با سیم‌کشی و سایر واحدهای الکترونیکی دستگاه ارتباط دارد و بخشی از مجموعه برق و کنترل ماشین است. تعیین دقیق مسیر سیگنال‌ها، وظیفه هر کانکتور، منطق عملکرد، ولتاژها و ارتباط با سامانه‌ای که در بعضی مراجع با عنوان ELO 4.2 معرفی شده است، فقط باید از نقشه برق، Parts Book و دفترچه سرویس همان مدل و سریال انجام شود.

سازگاری با ماشین‌های بافندگی سوداکوما

ماشین یا مرجع	وضعیت	کنترل پیش از سفارش
ماشین سوداکوما دارای 625831 و iT-Board2 در Parts Book	قابل تطبیق پس از کنترل کامل	صفحه Parts Book، مدل و سریال، کد کامل، سوکت‌ها، ابعاد و محل نصب
ZA / ZAX / ZW	مدل مشخصی برای کد 625831 تأیید نشده است	ارسال مدل کامل، سریال، صفحه قطعه و تصویر برد نصب‌شده
625848-76	ارتباط یا جایگزینی مستقیم با 625831 تأیید نشده است	مقایسه برچسب سفارش، شماره PCB، بازنگری، کانکتورها و مستندات رسمی
ELO 4.2	این عنوان روی PCB قابل مشاهده نیست و ارتباط دقیق تأیید نشده است	کنترل نقشه برق و Parts Book همان ماشین و بازنگری

روش شناسایی کد و بازنگری صحیح

برای تطبیق، ابتدا چاپ کامل iT-Board2 625831 را روی برد قبلی بررسی کنید و همه شماره‌های برچسبی یا چاپی دیگر را جداگانه ثبت کنید. سپس تعداد و جهت کانکتورهای CN، محل دو باتری، قطعات سوکتی، آی‌سی‌های اصلی، سوراخ‌های نصب، ابعاد PCB و جهت قرارگیری برد را مقایسه کنید. وجود کد 625848-76 در یک فهرست یا عنوان، بدون تأیید Parts Book، معادل‌بودن دو شماره را ثابت نمی‌کند.

نشانه‌های نیاز به بررسی فنی

هشدار عیب‌یابی: خطای ارتباطی یا کنترلی، عملکرد متناوب، ازبین‌رفتن تنظیمات، خوردگی یا نشتی اطراف باتری، تغییر رنگ ناشی از گرما، شکستگی کانکتور یا شل‌شدن قطعات سوکتی می‌تواند بررسی برد را ضروری کند؛ اما این علائم به‌تنهایی خرابی 625831 را ثابت نمی‌کنند. تغذیه، کابل‌ها، سوکت‌ها، باتری‌ها و بردهای مجاور نیز باید طبق نقشه آزمایش شوند.

پیش از تعویض، سوابق خطا، وضعیت LEDها و شرایط وقوع ایراد ثبت شود. اندازه‌گیری یا تعویض باتری فقط طبق راهنمای همان ماشین انجام گیرد؛ جداسازی بدون برنامه سرویس می‌تواند تنظیمات یا داده‌های نگهداری‌شده را تحت تأثیر قرار دهد. علت ریشه‌ای گرما، رطوبت، آلودگی یا اتصال ضعیف نیز باید برطرف شود.

راهنمای نصب، نگهداری و ایمنی

پیش از بازکردن تابلو یا جداکردن برد، انرژی ماشین را مطابق دستورالعمل ایمنی قطع و قفل‌گذاری کنید.
از جهت نصب، محل پیچ‌ها، دو باتری، سیم‌ها و تمام کانکتورها عکس بگیرید و اتصالات را برچسب‌گذاری کنید.
برد را با تجهیزات مناسب حفاظت در برابر الکتریسیته ساکن جابه‌جا کنید و پایه‌های آی‌سی و مسیرهای مدار را لمس نکنید.
باتری‌ها یا قطعات سوکتی را بدون دستورالعمل معتبر خارج نکنید و وضعیت قطب، جهت و شماره آن‌ها را ثبت کنید.
سوکت یا سوراخ نصب را با فشار، خم‌کاری، برش یا سوراخ‌کاری اجباری سازگار نکنید؛ اختلاف هندسی نیازمند بازبینی کد است.
پس از نصب، نشیمن برد و اتصالات را کنترل کنید و مطابق دفترچه ماشین ابتدا آزمون دستی یا حرکت آهسته مجاز را انجام دهید.

بازرسی دوره‌ای کانکتورها، تمیزی تابلو، وضعیت باتری‌ها و عوامل حرارتی، همراه با ثبت خرابی‌ها بر اساس مدل و سریال، می‌تواند از تکرار عیب و مصرف غیرضروری موجودی یدکی جلوگیری کند.

اطلاعات لازم برای استعلام و سفارش

برای استعلام از فراتکس پارتس، عکس واضح از روی برد و پشت PCB، نمای نزدیک چاپ iT-Board2 625831 و تمام برچسب‌ها، تصویر کانکتورها، ابعاد و جهت نصب، مدل و سریال ماشین، عکس پلاک دستگاه، صفحه مربوط در Parts Book و شرح خطا یا کد آلارم را ارسال کنید. اگر کد 625848-76 یا عنوان ELO 4.2 در مستندات دیده می‌شود، تصویر همان صفحه نیز برای بررسی ارتباط شماره‌ها لازم است.

پرسش‌های متداول

کدام کد مستقیماً روی این برد خوانا است؟

عبارت TSUDAKOMA iT-Board2 و کد 625831 روی لبه بالایی PCB خوانا هستند و مبنای اصلی شناسایی نمونه محسوب می‌شوند.

آیا 625848-76 همان برد 625831 است؟

این ارتباط تأیید نشده است. کد سفارش، شماره PCB، بازنگری، سوکت‌ها و صفحه Parts Book باید با یکدیگر مقایسه شوند.

آیا این برد قطعاً متعلق به ELO 4.2 است؟

عنوان ELO 4.2 روی PCB دیده نمی‌شود و ارتباط دقیق آن در منبع رسمی عمومی تأیید نشده است؛ نقشه و Parts Book ماشین معیار نهایی هستند.

آیا خطای ماشین همیشه به معنی خرابی برد است؟

خیر. تغذیه، کابل‌ها، کانکتورها، باتری‌ها و بردهای متصل ممکن است همان نشانه‌ها را ایجاد کنند؛ عیب‌یابی سیستم پیش از تعویض ضروری است.

استعلام برد iT-Board2 کد 625831 از فراتکس پارتس برای تطبیق دقیق برد الکترونیکی سوداکوما، عکس دو طرف قطعه، کد 625831 و همه شماره‌های فرعی، مدل و سریال ماشین، تصویر پلاک دستگاه، کانکتورها و صفحه Parts Book را برای کارشناسان فراتکس پارتس ارسال کنید.

منابع فنی

چاپ فنی قابل مشاهده روی نمونه تصویری PCB: TSUDAKOMA iT-Board2 625831.
فهرست رسمی محصولات ماشین‌آلات نساجی TSUDAKOMA برای شناسایی خانواده‌های ماشین؛ این صفحه سازگاری کد 625831 با مدل مشخص یا کد 625848-76 را اثبات نمی‌کند.
مرکز رسمی کاتالوگ و ارتباط با TSUDAKOMA برای دریافت مستندات مدل و بررسی قطعه بر اساس سریال ماشین.
