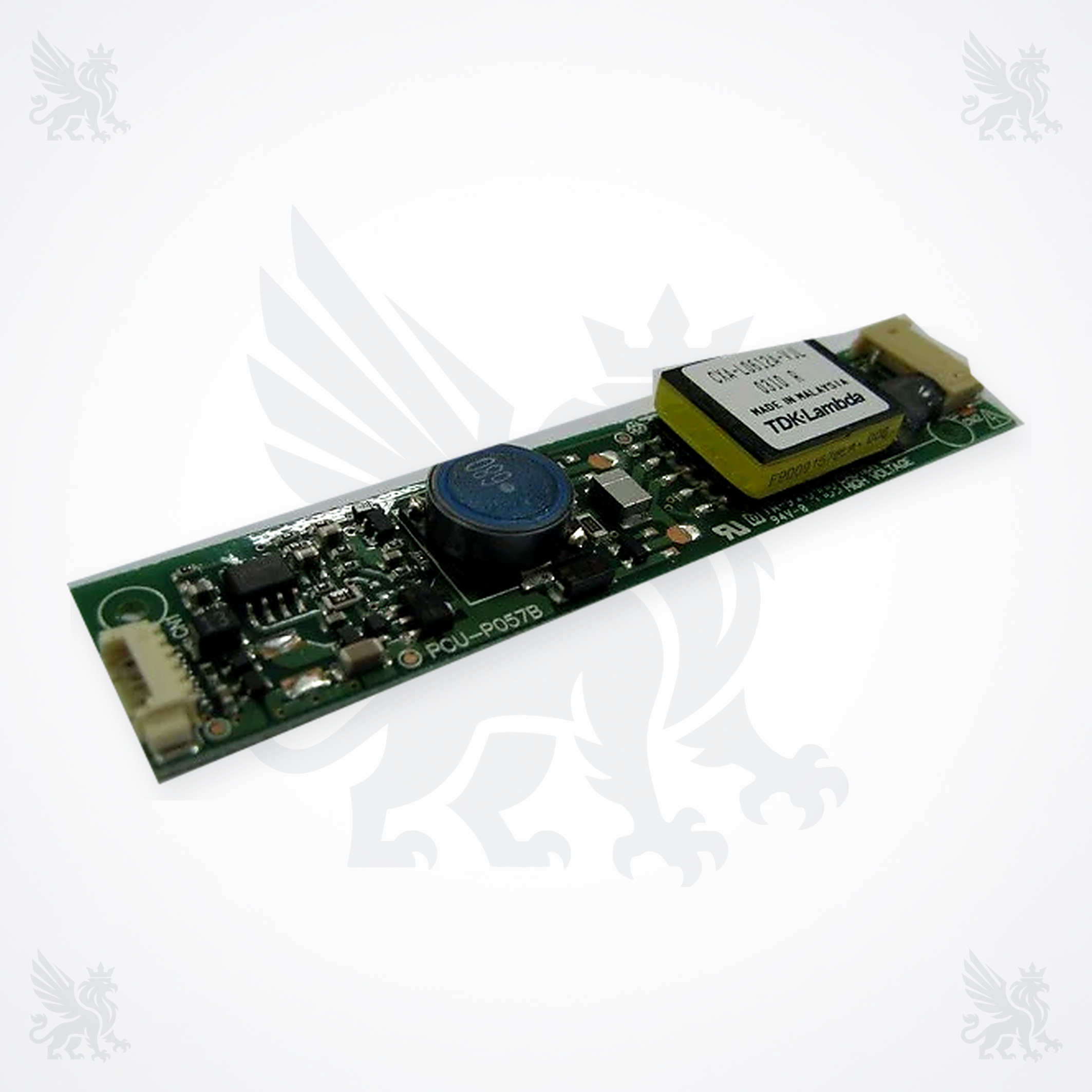

برد اینورتر بکلایت نمایشگر سوداکوما کد 627D25 مدار تغذیه و کنترل روشنایی پسزمینه مجموعه LCD است. این قطعه ولتاژ و فرمان لازم برای بکلایت را فراهم میکند، اما خود LCD، تاچپنل یا برد پردازش تصویر نیست. روی نمونه تصویری، کد برد PCU-P057B و برچسب ماژول TDK-Lambda CXA-L0612A-VJL قابل مشاهده است. کاربرد در ZAX-N و ZAX9100 برای بررسی معرفی شده، اما جایگزینی مستقیم بدون تطبیق کدها، کانکتورها، Parts Book و سریال ماشین تأیید نشده است.
| مشخصه | اطلاعات قابل اتکا |
|---|
| نام فارسی | برد اینورتر بکلایت نمایشگر سوداکوما کد 627D25 |
| نام انگلیسی | TSUDAKOMA Display Backlight Inverter Board 627D25 |
| کد قطعه سوداکوما | 627D25 |
| کد قابل مشاهده روی PCB | PCU-P057B |
| برچسب ماژول در تصویر | TDK-Lambda CXA-L0612A-VJL؛ پسوند و شماره بچ روی قطعه تحویلی کنترل شود |
| نوع قطعه | برد اینورتر ولتاژ بالای بکلایت نمایشگر |
| کارکرد کلی | راهاندازی و کنترل روشنایی پسزمینه LCD؛ پردازش تصویر بر عهده این برد نیست |
| ماشینهای هدف برای بررسی | TSUDAKOMA ZAX-N و ZAX9100؛ جایگزینی مستقیم تأیید نشده است |
| معیار نهایی سفارش | 627D25، PCU-P057B، برچسب کامل ماژول، تعداد و جهت کانکتورها، ابعاد و سوراخها، نوع لامپ بکلایت، Parts Book، مدل کامل و سریال ماشین |
برد اینورتر بکلایت 627D25 چیست؟
اینورتر بکلایت یک برد باریک در مجموعه نمایشگر است که انرژی ورودی و فرمان روشنایی را به خروجی مناسب لامپ یا مجموعه بکلایت تبدیل میکند. وجود عبارت هشدار ولتاژ بالا روی PCB نشان میدهد که این برد با بخش پرخطر روشنایی نمایشگر سروکار دارد. روشن بودن کنترلر و قابل مشاهده بودن تصویر کمنور، الزاماً به معنای سالم بودن اینورتر نیست.
نقش برد در مجموعه نمایشگر سوداکوما
LCD تصویر را تولید میکند، اینورتر 627D25 روشنایی پسزمینه را راهاندازی میکند و بردهای کنترل، کابلها و کانکتورها فرمان و تغذیه را منتقل میکنند. در نتیجه، تاریک شدن صفحه میتواند از اینورتر، لامپهای بکلایت، تغذیه ورودی، کابل، مدار کنترل یا خود مجموعه نمایشگر باشد. مقادیر ولتاژ و روش آزمون باید از نقشه همان ماشین و دیتاشیت کد دقیق برد خوانده شوند.
سازگاری با ماشینهای بافندگی سوداکوما
| ماشین یا کد | وضعیت | کنترل لازم پیش از سفارش |
|---|
| TSUDAKOMA ZAX-N | برای بررسی معرفی شده است؛ جایگزینی مستقیم تأیید نشده است | کد 627D25، PCB و ماژول، کانکتورها، Parts Book و سریال |
| TSUDAKOMA ZAX9100 | برای بررسی معرفی شده است؛ جایگزینی مستقیم تأیید نشده است | نسخه نمایشگر، نوع بکلایت، کد برد، سوکتها، Parts Book و سریال |
| سایر مدلهای ZA / ZAX | سازگاری تأیید نشده است | وجود دقیق کد در Parts Book همان ماشین و تطبیق مکانیکی و الکتریکی ضروری است |
| PCU-P057B / CXA-L0612A-VJL | کدهای قابل مشاهده روی نمونه تصویری | پسوند، بچ، کانکتورها و کاربرد نهایی باید با قطعه نصبشده یکسان باشند؛ تشابه ظاهری کافی نیست |
نکات شناسایی و تطبیق پیش از خرید
- کد قطعه 627D25 و کد چاپشده PCU-P057B را از روی برد فعلی ثبت کنید.
- متن کامل برچسب TDK-Lambda، از جمله CXA-L0612A-VJL، پسوند و شماره بچ را با عکس واضح ارسال کنید.
- تعداد پینها، جهت قفل، رنگ و محل هر دو کانکتور را تطبیق دهید.
- طول و عرض PCB، موقعیت سوراخهای نصب، ارتفاع ترانس و جهت قرارگیری برد را اندازهگیری کنید.
- نوع بکلایت و کانکتور لامپ مجموعه LCD را از راهنمای سرویس یا قطعه نصبشده کنترل کنید.
- عکس واضح هر دو سمت برد، برچسب نمایشگر و کابلهای متصل تهیه کنید.
- مدل کامل و شماره سریال ماشین را از پلاک دستگاه ثبت و صفحه مرتبط Parts Book را بررسی کنید.
علائم نیاز به بازرسی سیستم بکلایت
تاریک بودن صفحه با وجود تصویر بسیار کمرنگ زیر نور جانبی، روشن شدن لحظهای و خاموشی، چشمکزدن، تغییر نامنظم روشنایی، داغشدن غیرعادی، بوی سوختگی یا تغییر رنگ اطراف ترانس از نشانههای نیاز به بررسی هستند. این علائم خرابی 627D25 را بهتنهایی ثابت نمیکنند؛ لامپهای بکلایت، تغذیه ورودی، کابل، کانکتور و مدار فرمان نیز باید آزمون شوند.
نصب و آزمون ایمن
هشدار ولتاژ بالا: اینورتر بکلایت میتواند خروجی خطرناک ایجاد کند. بازکردن، اندازهگیری و آزمون برقدار فقط باید توسط تکنسین واجد صلاحیت و طبق راهنمای سرویس انجام شود.
- برق ماشین را طبق رویه ایمن قطع و قفلگذاری کنید و زمان تخلیه مدار را مطابق راهنمای سرویس رعایت کنید.
- از حفاظت ضدالکتریسیته ساکن استفاده کنید و پیش از جداسازی، جهت برد و کابلها را ثبت کنید.
- به خروجی، ترانس، کانکتور لامپ یا مسیرهای ولتاژ بالا در حالت برقدار دست نزنید.
- اینورتر مشابه را بدون تأیید نوع لامپ، ولتاژ ورودی، فرمان کنترل، کانکتورها و حفاظتهای مدار جایگزین نکنید.
- از خمکردن PCB، فشار روی ترانس، کشیدن کابل و جابهجایی عایقها یا فاصلهگذارها خودداری کنید.
- پس از نصب، عایقها، شیلدها و مهار کابلها را عیناً به وضعیت صحیح بازگردانید.
- آزمون نهایی باید با بار صحیح بکلایت و طبق دستورالعمل ماشین انجام شود.
اطلاعات لازم برای استعلام از فراتکس پارتس
- عکس کامل روی برد و پشت برد و تصویر واضح کد 627D25
- عکس خوانا از PCU-P057B و برچسب کامل CXA-L0612A-VJL
- تصویر هر دو کانکتور همراه با تعداد پینها و جهت اتصال کابل
- ابعاد برد، فاصله سوراخها و نام یا کد مجموعه LCD
- مدل کامل و شماره سریال ماشین سوداکوما
- صفحه Parts Book و بخش مرتبط در نقشه یا راهنمای سرویس
- شرح عیب و نتیجه بررسی لامپ بکلایت، تغذیه، کابل، کانکتور و فرمان روشنایی
پرسشهای متداول
آیا 627D25 خود صفحه LCD است؟
خیر. 627D25 برد اینورتر بکلایت است و روشنایی پسزمینه را راهاندازی میکند؛ LCD و تاچپنل قطعات جداگانهاند.
رابطه 627D25 با PCU-P057B و CXA-L0612A-VJL چیست؟
627D25 کد قطعه در کاربرد سوداکوما است؛ PCU-P057B کد PCB و CXA-L0612A-VJL کد ماژول قابل مشاهده روی نمونه تصویری هستند. هر سه شناسه و مشخصات فیزیکی باید تطبیق داده شوند.
آیا این برد برای همه ZAX-N و ZAX9100 مناسب است؟
جایگزینی مستقیم تأیید نشده است. نسخه نمایشگر، نوع بکلایت، کدها، سوکتها، Parts Book، مدل کامل و سریال ماشین باید تطبیق داده شوند.
آیا تاریک شدن صفحه حتماً از اینورتر است؟
خیر. لامپ بکلایت، تغذیه ورودی، کابل، کانکتور، مدار کنترل یا خود نمایشگر نیز میتوانند عامل باشند و باید پیش از تعویض بررسی شوند.
آیا میتوان هر اینورتر مشابهی را جایگزین کرد؟
خیر. تشابه ظاهری کافی نیست؛ ورودی، فرمان کنترل، خروجی، نوع لامپ، حفاظتها، کانکتورها و نصب مکانیکی باید دقیقاً تأیید شوند.
استعلام فنی از فراتکس پارتس: برای تطبیق برد اینورتر بکلایت کد 627D25 با ماشین سوداکوما ZAX-N یا ZAX9100، عکس کامل برد، کد PCU-P057B، برچسب CXA-L0612A-VJL، کانکتورها، مشخصات نمایشگر، مدل و سریال ماشین و صفحه Parts Book را ارسال کنید.
