کد 627A49 به هد آشکارساز فوتوالکتریک نوع باریک در سامانه توقف پود ماشینهای ایرجت سوداکوما نسبت داده میشود و کاربرد آن برای خانواده ZAX گزارش شده است. برای سفارش، کد کامل، فرم باریک بدنه، شکل نوک حسگر، بوش نصب، رابط الکتریکی، مدل کامل و شماره سریال ماشین باید با Parts Book همان دستگاه تطبیق داده شود؛ جایگزینی مستقیم با 627900، 627900C یا 649235C تأیید نشده است.
| مشخصه | اطلاعات |
|---|---|
| نام فارسی | هد فیلر پود باریک سوداکوما 627A49 |
| نام انگلیسی | TSUDAKOMA Narrow-Type Photoelectric Weft Detector Head 627A49 |
| کد کامل | 627A49 |
| کد پایه | ندارد؛ ترکیب کامل حروف و ارقام 627A49 باید ثبت شود |
| نوع قطعه | هد فیلر باریک / هد آشکارساز فوتوالکتریک پود |
| ماشین گزارششده | ماشینهای ایرجت سوداکوما سری ZAX؛ تأیید نهایی با Parts Book و شماره سریال لازم است |
| کابلهای گزارششده کنار هد | 627898BF / 627876AD؛ این ارتباط باید در Parts Book همان ماشین تأیید شود |
| وظیفه عمومی | پایش وضعیت پود در محل کنترل و مشارکت در فرمان توقف هنگام خطای پود |
| معیار اصلی سفارش | کد کامل، هندسه باریک هد، نوک حسگر، بوش نصب، جهت قرارگیری، کابل و کانکتور، مدل و شماره سریال ماشین |
این قطعه هد حسگر با فرم باریک برای سامانه توقف پود ماشین بافندگی ایرجت است. هد در موقعیت تعیینشده نسبت به مسیر پود قرار میگیرد تا حضور یا رسیدن پود را در بازه زمانی کنترلشده پایش کند. در صورت دریافتنشدن وضعیت مورد انتظار، سامانه کنترل میتواند توقف مرتبط با خطای پود را فعال کند.

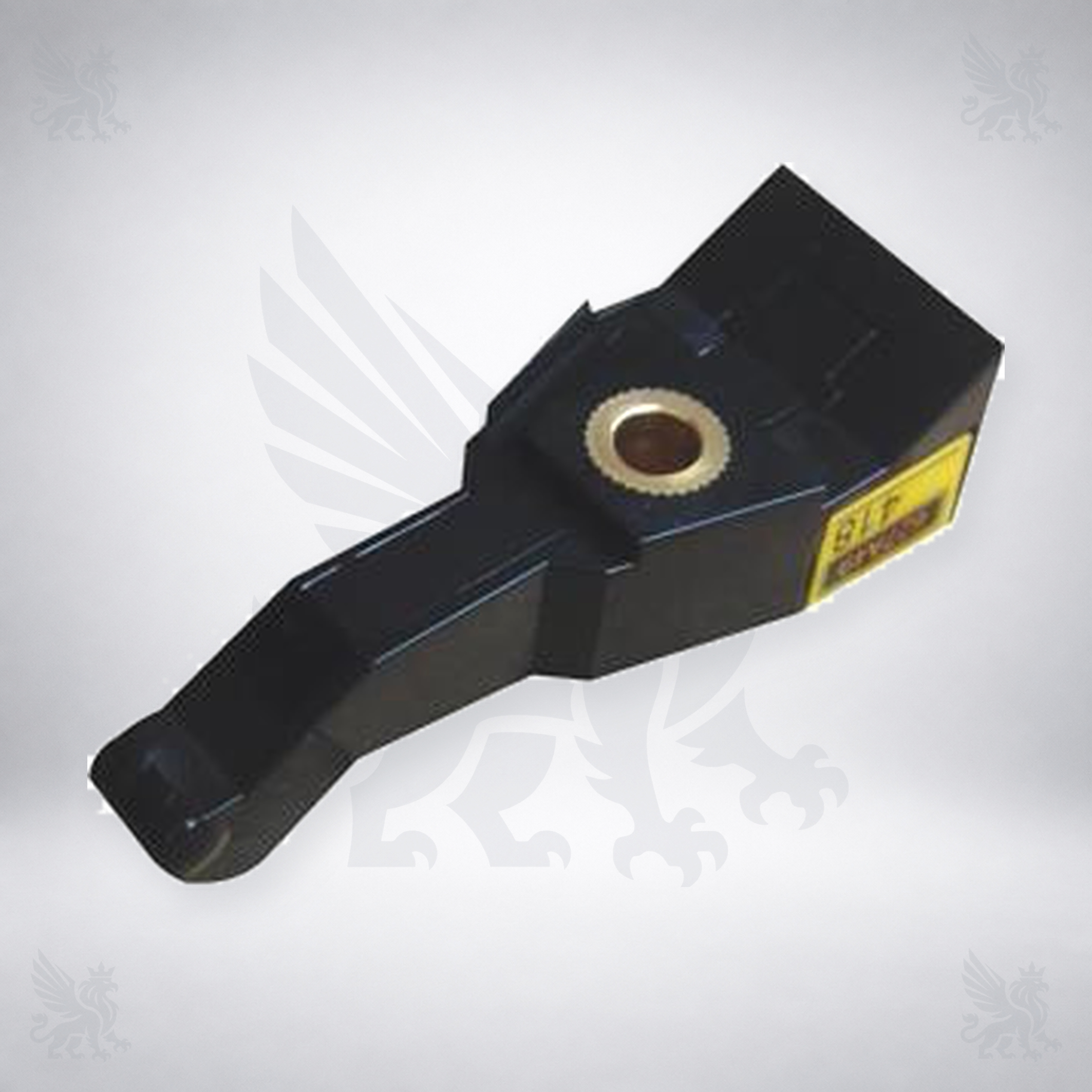

در تصویر مرجع، بدنه پلهدار مشکی، نوک باریک حسگر، بوش فلزی نصب و برچسب زرد پهلو دیده میشود. این مشخصات ظاهری برای غربال اولیه مفیدند، اما رنگ بدنه یا شباهت کلی بهتنهایی کد و سازگاری را ثابت نمیکند.
عملکرد هد به تمیزی سطح حسگر، جهت و فاصله نصب، استحکام پایه، سلامت کابل و کانکتور و دریافت درست سیگنال در ورودی کنترل وابسته است. جابهجایی هد، آلودگی سطح، لقی پایه یا قطعی متناوب کابل میتواند باعث توقف کاذب یا تشخیصندادن خطای واقعی شود.
ولتاژ کاری، نوع خروجی، ترتیب سیمها، آستانه حساسیت و فاصله تنظیم از روی عکس قابل تعیین نیست. این اطلاعات باید از نقشه برق و دفترچه سرویس همان مدل و شماره سریال استخراج شوند.
| مدل یا خانواده | وضعیت سازگاری | کنترل پیش از سفارش |
|---|---|---|
| TSUDAKOMA ZAX Series Air Jet Loom | کاربرد 627A49 بهعنوان هد باریک برای این خانواده گزارش شده است؛ پوشش همه نسلها و سریالها تأیید نشده است | Parts Book همان نسل، مدل کامل، سال ساخت، شماره سریال و تصویر قطعه بازشده |
| ZAX with 627898BF / 627876AD cable reference | این جفت کد در یک فهرست فنی گزارش شده است؛ ارتباط مستقیم برای همه ماشینها تأیید نشده است | کد کابل نصبشده، کانکتور، تعداد سیم، نقشه برق و Parts Book |
| Other ZAX generations | نام مشترک خانواده برای اثبات سازگاری کافی نیست؛ جایگزینی مستقیم تأیید نشده است | فقط کد صریح همان Parts Book یا سند رسمی جانشینی |
بروشور رسمی سوداکوما گزینه Narrow-head feeler را در سامانه توقف پود ماشینهای ایرجت این شرکت فهرست میکند، اما آن سند کد 627A49 را به مدلهای جدید نسبت نمیدهد. بنابراین وجود این گزینه فنی بهمعنی سازگاری خودکار کد حاضر با همه نسلهای ZAX نیست.
شمارههای 627A49، 627900، 627900C و 649235C در بعضی فهرستها در یک گروه فیلر فوتوالکتریک ZAX قرار گرفتهاند. این گروهبندی تجاری، سند یکسانبودن هد، بازنگری، کابل یا مشخصات الکتریکی نیست و نباید بهعنوان مجوز جانشینی استفاده شود.
هشدار تطبیق: کد 627A49 باید کامل و مستقل بررسی شود. جایگزینی مستقیم آن با 627900، 627900C یا 649235C تأیید نشده است؛ فرم بدنه، نوک حسگر، محل بوش، کابل، کانکتور و پینبندی باید با سند همان ماشین تطبیق داده شوند.
توقفهای متناوب پود، تشخیصندادن پود ناقص، تغییر وضعیت با تکاندادن کابل، حساسیت غیرعادی به پرز یا تفاوت رفتار پس از گرمشدن ماشین میتواند نیاز به بررسی هد را نشان دهد. این علائم بهتنهایی خرابی 627A49 را ثابت نمیکنند.
ترتیب پیشنهادی بررسی:
برای بررسی فراتکس پارتس، عکس واضح از هر دو سمت هد، نمای نزدیک برچسب 627A49، نوک حسگر و بوش نصب، تصویر کامل کابل و کانکتور، کد Parts Book، مدل کامل ماشین، سال ساخت و شماره سریال را ارسال کنید. عکس موقعیت نصب نسبت به مسیر پود نیز برای کنترل هندسه مفید است.
این قطعه هد باریک آشکارساز فوتوالکتریک است و وضعیت پود را در نقطه کنترل برای سامانه توقف پود پایش میکند.
خیر، نام خانواده برای تأیید همه نسلها کافی نیست. Parts Book، مدل کامل، سال ساخت و شماره سریال باید بررسی شوند.
جایگزینی مستقیم تأیید نشده است. کد، فرم هد، بوش نصب، کابل، کانکتور و مشخصات الکتریکی باید جداگانه تطبیق داده شوند.
شمارههای 627898BF و 627876AD در یک فهرست کنار این هد آمدهاند، اما انتخاب نهایی باید از Parts Book و نقشه برق همان ماشین انجام شود.
خیر. آلودگی، تنظیم نادرست، لقی پایه، قطعی کابل، اتصال ضعیف، ایراد تغذیه یا ورودی کنترل نیز میتواند علامت مشابه ایجاد کند.
برای کاهش ریسک ارسال قطعه نامنطبق، کد کامل، عکس برچسب و هر دو سمت هد، فرم باریک، نوک حسگر، کد کابل و کانکتور، مدل کامل و شماره سریال ماشین را برای فراتکس پارتس بفرستید. شباهت ظاهری یا قرارگرفتن چند کد در یک گروه فیلر، تأیید جانشینی نیست.
