توضيحات و نقد و بررسی میله راپیر دورنیر کد 764544

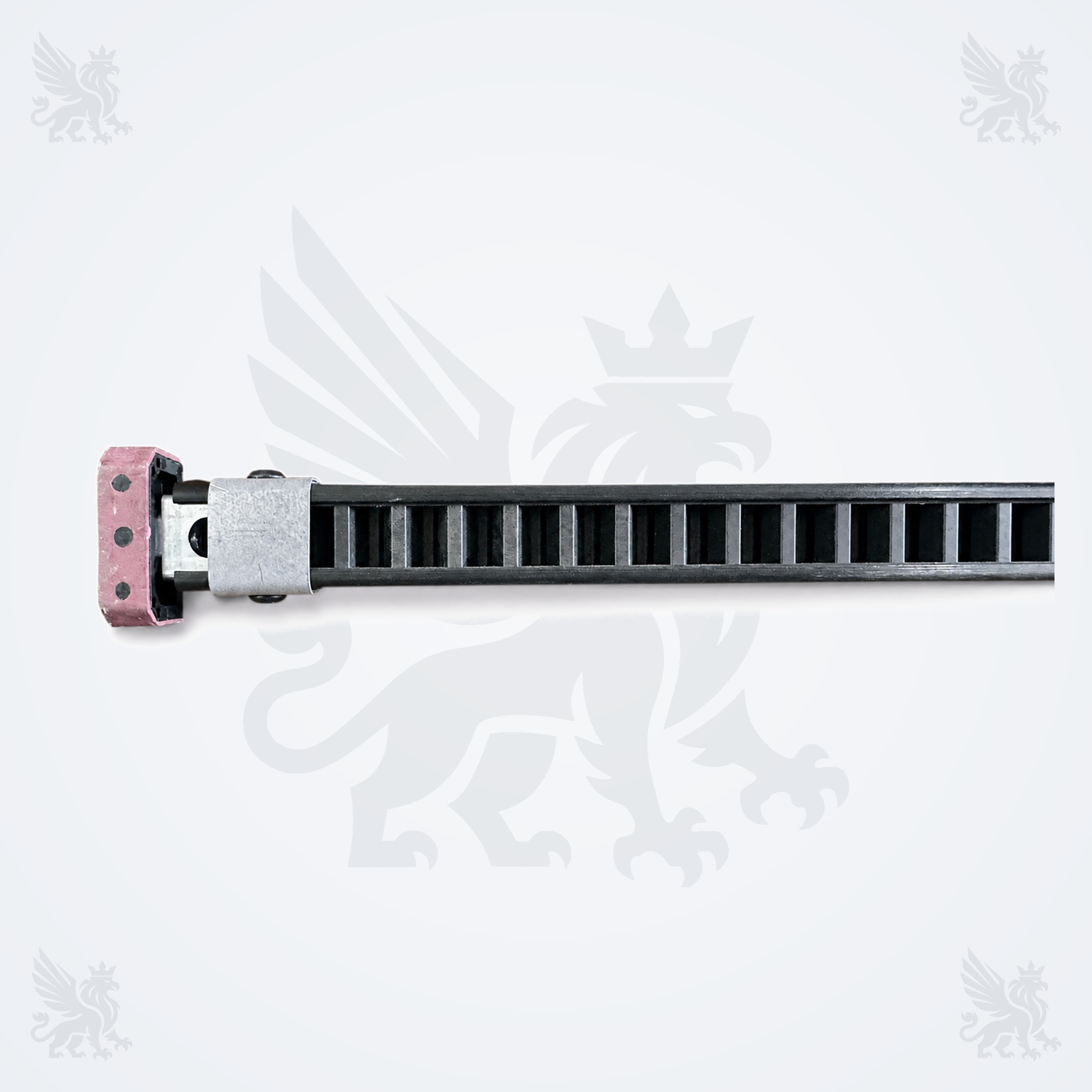

میله راپیر دورنیر HTV8/SD کد 764544
کد فنی: 764544 | نام فنی: Rapier Rod | ماشین مرجع: Dornier HTV8/SD
هشدار تطبیق: تصویر فنی ارسالی برای ماشین عرض 200، طول مرجع 1250 mm را نشان می‌دهد؛ برای HTV8/SD ابتدا پروفایل PTS HTV 8mm، مقطع، فرم دو سر و اتصالات را با نمونه واقعی کنترل کنید. جایگزینی مستقیم تأیید نشده است.

مشخصه	شرح
نام کالا	میله راپیر دورنیر HTV8/SD کد 764544
نام انگلیسی	Dornier HTV8/SD Rapier Rod, 764544
کد فنی معرفی‌شده	764544
نوع قطعه	میله راپیر / Rapier Rod حامل سرگیره در سیستم پودگذاری
ماشین مرجع	Dornier HTV8/SD؛ شماره ماشین 30549، سال ساخت 1991، عرض اسمی 200
طول مرجع از تصویر فنی	HTV200C/W → Rod Width برابر 1250 mm؛ اندازه قطعه واقعی باید کنترل شود
پروفایل‌های تصویر فنی	PTS HTV 8mm با مقطع 17.8 mm و HTV (PTS PTV) 9mm با مقطع 18.8 mm
معیار سفارش	کد، طول، عرض ماشین، پروفایل، فرم دو سر، سمت نصب، اتصال سرگیره و اقلام همراه

میله راپیر دورنیر 764544 چیست؟

Rapier Rod عضو کشیده و نسبتاً صلب حامل سرگیره در سیستم پودگذاری راپیر است. سرگیره یا اجزای اتصال روی انتهای میله قرار می‌گیرند و مجموعه با حرکت رفت‌وبرگشت، پود را از مسیر بافت عبور می‌دهد. در این صفحه، کد 764544 برای ماشین Dornier HTV8/SD معرفی شده است؛ کامل‌بودن مجموعه و همراه‌بودن سرگیره باید هنگام استعلام مشخص شود.

نقش در پودگذاری و ارتباط با اجزای مجاور

در سیستم راپیر میله، مجموعه محرک و سرگیره را به حرکت کنترل‌شده درمی‌آورد و راهنماها مسیر رفت‌وبرگشت آن را محدود می‌کنند. به همین دلیل، وضعیت اتصال دو سر، نقاط تماس با راهنما، هم‌راستایی با محرک و فاصله از قطعات مجاور باید در کنار خود میله بررسی شوند. آرایش دقیق این اجزا به نسخه مجموعه و مدل ماشین بستگی دارد.

سازگاری با ماشین دورنیر

مدل/وضعیت	مبنای اطلاعات	کنترل پیش از سفارش
Dornier HTV8/SD	اطلاعات صفحه محصول و کارشناسان فراتکس پارتس	کد 764544، ماشین 30549، عرض 200، پروفایل 8mm و طول 1250 mm کنترل شود
پروفایل HTV (PTS PTV) 9mm	در تصویر فنی به‌عنوان خانواده جداگانه با مقطع 18.8 mm آمده است	برای HTV8/SD بدون تطبیق نمونه، جایگزین پروفایل 8mm نشود
مدل یا نسخه دیگر	برای کد 764544 به‌صورت مستقل تأیید نشده است	Parts Book، شماره ماشین، سمت نصب، طول و فرم اتصال ارائه شود

جمع‌بندی تصویر فنی برای عرض اسمی 200: کد N.T برابر HTV200C/W و Rod Width برابر 1250 mm است. این عدد، طول مرجع جدول است و جای اندازه‌گیری میله واقعی یا کنترل نقشه را نمی‌گیرد.

انتخاب مدل پروفایل پیش از سفارش

مشتری باید یکی از دو مدل زیر را به‌صورت دقیق اعلام کند. پروفایل 8mm و 9mm از نظر مقطع و فرم انتهایی یکسان فرض نمی‌شوند و بدون تطبیق نمونه، قابل جایگزینی مستقیم نیستند.

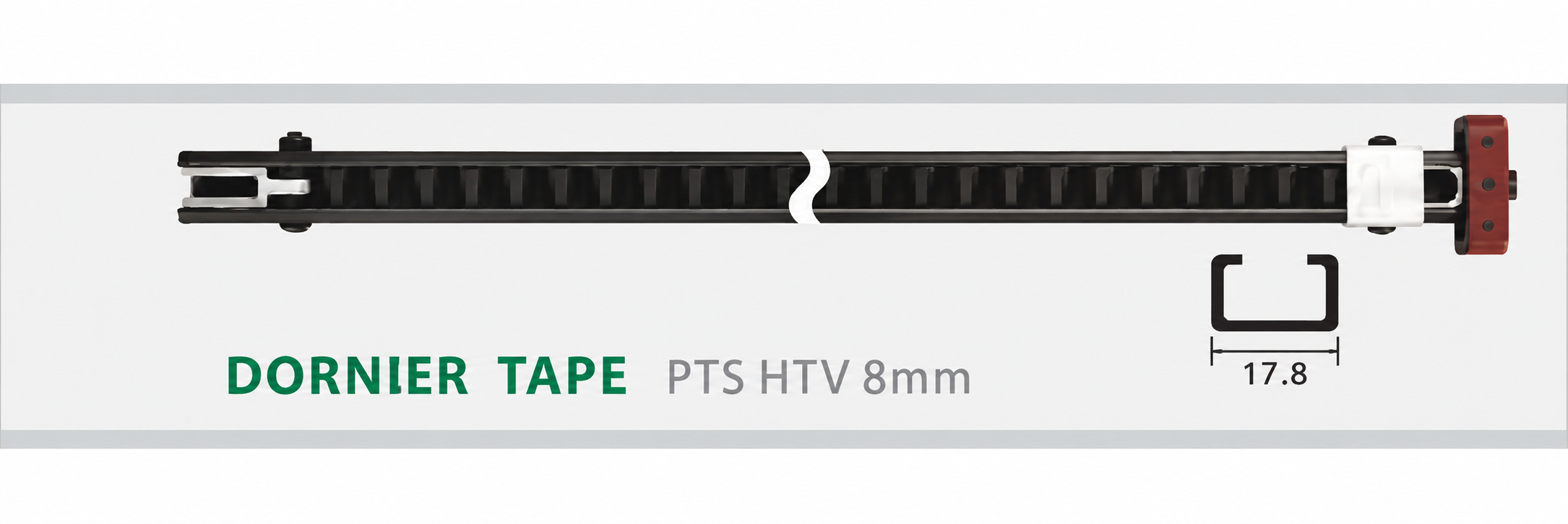

مدل ۱: DORNIER TAPE PTS HTV 8mm

مقطع درج‌شده در تصویر: 17.8 mm؛ هنگام استعلام، انتخاب مدل 8mm و فرم هر دو سر قطعه را اعلام کنید.

مدل ۲: DORNIER TAPE HTV (PTS PTV) 9mm

مقطع درج‌شده در تصویر: 18.8 mm؛ در صورت وجود اتصال‌های End-A و End-B، نوع انتهای موردنیاز را نیز اعلام کنید.

جدول مرجع ابعاد درج‌شده در تصویر فنی

تصویر ارسالی دو خانواده پروفایل را کنار هم نشان می‌دهد. کدهای عرض ماشین و طول مرجع میله در هر دو جدول یکسان‌اند؛ تفاوت اصلی در خانواده پروفایل و مقطع اسمی است.

N.T CODE	LOOM WIDTH	PTS HTV 8mm ROD WIDTH	HTV (PTS PTV) 9mm ROD WIDTH
HTV160C/W	160	1050	1050
HTV170C/W	170	1100	1100
HTV180C/W	180	1150	1150
HTV190C/W	190	1200	1200
HTV200C/W	200	1250	1250
HTV210C/W	210	1300	1300
HTV220C/W	220	1350	1350
HTV230C/W	230	1400	1400
HTV240C/W	240	1450	1450
HTV250C/W	250	1500	1500
HTV260C/W	260	1550	1550
HTV270C/W	270	1600	1600
HTV280C/W	280	1650	1650
HTV290C/W	290	1700	1700
HTV300C/W	300	1750	1750
HTV320C/W	320	1850	1850
HTV330C/W	330	1900	1900
HTV340C/W	340	1950	1950
HTV350C/W	350	2000	2000
HTV360C/W	360	2050	2050
HTV380C/W	380	2150	2150

شناسایی نمونه صحیح و تفاوت نسخه‌ها

کد 764544 همراه با هر پسوند درج‌شده روی برچسب یا کاتالوگ ثبت شود. طول کلی، شکل مقطع، فرم دو سر، جای سوراخ‌ها، محل اتصال سرگیره، سمت نصب و وجود یا نبود قطعات همراه را با نمونه بازشده مقایسه کنید. در تصویر فنی، پروفایل PTS HTV 8mm مقطع 17.8 mm و پروفایل HTV (PTS PTV) 9mm مقطع 18.8 mm دارد؛ نام Rapier Rod به‌تنهایی برای انتخاب بین این دو خانواده کافی نیست.

نشانه‌های نیاز به بازرسی

خمیدگی، ترک، شکستگی، سایش نامتقارن در نقاط تماس، لق‌شدن اتصال سرگیره، تغییر مسیر حرکت، لرزش و صدای غیرعادی می‌توانند شروع بازرسی را توجیه کنند. وضعیت راهنماها، محرک، اتصالات دو سر و قطعات مجاور نیز باید بررسی شود؛ این علائم به‌تنهایی خرابی میله راپیر را ثابت نمی‌کنند.

پیش از بازکردن مجموعه، ماشین را متوقف و انرژی‌های مرتبط را طبق دستورالعمل سازنده ایمن کنید. میله را با خم‌کاری، سوراخ‌کاری یا نصب اجباری برای تطبیق اصلاح نکنید.

نصب و نگهداری

پیش از بازکردن، جهت نصب و ترتیب قطعات را ثبت کنید. نشیمن‌ها، راهنماها، اتصالات، نقاط تماس و مسیر حرکت را از نظر آلودگی، سایش و آسیب بررسی کنید. گشتاور اتصال، لقی، روش تمیزکاری و نیاز به روان‌کاری را فقط از راهنمای همان مدل و revision بگیرید. پس از نصب، حرکت دستی یا آزمون آهسته در حالت مجاز انجام شود و سپس ماشین به تولید برگردد. ثبت علت خرابی و مصرف واقعی به کاهش تعویض تکراری و سفارش اشتباه کمک می‌کند.

اطلاعات لازم برای استعلام از فراتکس پارتس

برای استعلام میله راپیر 764544، مدل و شماره ماشین، تصویر کامل قطعه و هر دو سر آن، طول واقعی، عرض ماشین، پروفایل 8mm یا 9mm، سمت نصب، نوع اتصال سرگیره و تعداد مورد نیاز را ارسال کنید. اگر فروش به‌صورت میله تنها یا مجموعه همراه با سرگیره و اتصالات مدنظر است، در درخواست مشخص شود.

پرسش‌های متداول

کد 764544 چه قطعه‌ای است؟
این کد برای میله راپیر یا Rapier Rod ماشین Dornier HTV8/SD معرفی شده است؛ کامل‌بودن مجموعه و اقلام همراه باید در استعلام مشخص شود.

برای ماشین عرض 200 طول میله چقدر است؟
در تصویر فنی، HTV200C/W با Rod Width برابر 1250 mm درج شده است؛ این مقدار باید با نمونه واقعی و نقشه ماشین کنترل شود.

آیا پروفایل 8mm و 9mm قابل جایگزینی هستند؟
خیر، بدون تطبیق مقطع، فرم دو سر و اتصالات نباید جایگزین یکدیگر فرض شوند. در تصویر، مقطع 8mm برابر 17.8 و مقطع 9mm برابر 18.8 mm نشان داده شده است.

آیا Rapier Rod همان سرگیره راپیر است؟
خیر؛ میله راپیر حامل سرگیره است. فروش میله همراه با سرگیره یا به‌صورت جداگانه باید در سفارش روشن شود.

درخواست استعلام از فراتکس پارتس

برای دریافت قیمت و بررسی سازگاری، عکس قطعه، کد 764544، مدل و شماره‌سریال ماشین، عرض ماشین، طول اندازه‌گیری‌شده و تصویر دو سر میله را برای فراتکس پارتس ارسال کنید.

منابع فنی

صفحه محصول فراتکس پارتس و اطلاعات کارشناسی قطعه: میله راپیر دورنیر کد 764544
بروشور رسمی Lindauer DORNIER برای مسیر مستندات ماشین‌ها و قطعات: DORNIER Weaving Machines
