این قطعه یک آشکارساز نخ پود با بدنه حسگر، براکت نصب، کابل و کانکتور است که برای پایش عبور نخ پود و کمک به عملکرد سامانه توقف در ماشین بافندگی جتهوا بهکار میرود.
هشدار تطبیق: کد کامل، پسوند 0A، شکل بدنه، سوراخ براکت، مسیر کابل و نوع کانکتور باید با قطعه بازشده مقایسه شود. جایگزینی مستقیم این کد تأیید نشده است.
| مشخصه | مقدار |
|---|---|
| نام کالا | آشکارساز نخ پود کد J9801-01210-0A | فراتکس پارتس |
| نام انگلیسی | Weft Detector J9801-01210-0A | Faratex Parts |
| کد فنی کامل | J9801-01210-0A |
| کد پایه برای جستوجو | J9801-01210 — سفارش با کد کامل انجام شود. |
| نوع قطعه | آشکارساز نخ پود / Weft Detector |
| ماشین گزارششده | Toyota 710 / JAT710 — نیازمند تطبیق نهایی |
| کارکرد عمومی | پایش عبور نخ پود و ارسال سیگنال مرتبط با کنترل توقف/خطای بافت |
| معیار تطبیق سفارش | کد کامل و پسوند، هندسه بدنه و براکت، جهت نصب، کابل و کانکتور، مدل و شماره سریال ماشین |

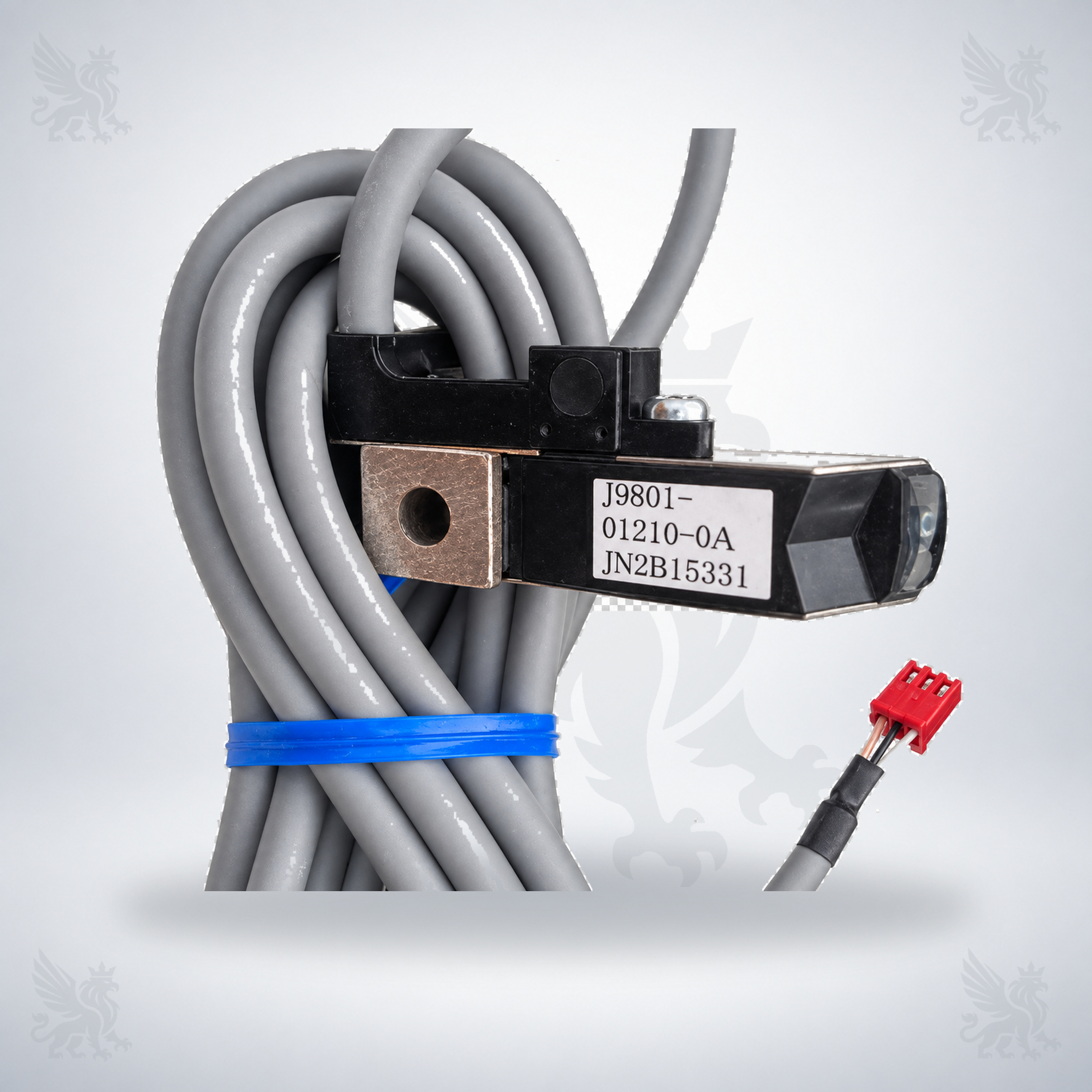

آشکارساز نخ پود یک قطعه حسگری در سامانه کنترل ماشین بافندگی است. این قطعه حضور یا عبور نخ پود را در مسیر بافت بررسی میکند تا کنترلر ماشین بتواند وضعیت پود و شرایط توقف را پایش کند. تصویر مرجع، بدنه مشکی حسگر، براکت فلزی سوراخدار، کابلهای خاکستری، کانکتور قرمز و برچسب کد J9801-01210-0A را نشان میدهد.
آشکارساز نخ پود در کنار مسیر عبور پود، قطعات نگهدارنده و مدار کنترل توقف کار میکند. سیگنال حسگر باید با وضعیت واقعی نخ، تنظیمات ماشین و اجزای مجاور همخوان باشد؛ بنابراین تعویض حسگر بدون بررسی کابل، کانکتور، محل نشیمن و تنظیمات دفترچه همان نسخه از ماشین میتواند نتیجه نادرست ایجاد کند.
| مدل | وضعیت | بررسی پیش از سفارش |
|---|---|---|
| Toyota 710 / JAT710 | معرفیشده در منبع مرجع؛ نیازمند تطبیق نهایی | کد کامل، پسوند، فرم براکت، جهت نصب، کانکتور و شماره سریال ماشین با Parts Book مقایسه شود. |
| مدلهای دیگر Toyota | تأیید نشده | بدون مدرک فنی همان کد و همان هندسه نصب، سازگاری فرض نشود. |
وضعیت قطعی این صفحه: برای Toyota 710 / JAT710 وجود آشکارساز نخ پود در منابع فنی خانواده ماشین قابل مشاهده است، اما جایگزینی مستقیم کد J9801-01210-0A بدون تطبیق Parts Book، برچسب و هندسه قطعه تأیید نشده است.
هنگام تطبیق، کد را بهصورت کامل بخوانید: J9801-01210-0A. پسوند 0A را حذف نکنید و کد پایه J9801-01210 را فقط برای جستوجو بهکار ببرید. سوراخ براکت، فرم بدنه، محل اتصال کابل، تعداد پینهای کانکتور، جهت قرارگیری حسگر و شماره سریال ماشین باید با قطعه نصبشده مقایسه شود. مقادیر ابعادی و تنظیمی فقط از Parts Book یا دفترچه سرویس همان نسخه برداشت شود.
توقفهای تکرارشونده در ناحیه پود، ثبت خطای عبور نخ یا ناهماهنگی میان وضعیت نخ و سیگنال کنترلر میتواند دلیل بررسی این مجموعه باشد. این نشانهها بهتنهایی خرابی حسگر را ثابت نمیکنند؛ مسیر نخ، تنظیمات، کابل، کانکتور، تغذیه و قطعات مجاور نیز باید بررسی شوند.
برای بررسی دقیق، عکس واضح از برچسب و نمای کامل قطعه، کد کامل، مدل دقیق ماشین، شماره سریال ماشین، تصویر سوکت و محل نصب، جهت قرارگیری براکت و شرح علامت خطای مشاهدهشده را ارسال کنید. ثبت سوابق تعویض و تعداد مصرف واقعی در هر ماشین نیز به انتخاب موجودی و کاهش توقف تکراری کمک میکند.
بله، کدی که در تصویر مرجع خوانده میشود J9801-01210-0A است. برای سفارش، پسوند 0A را حفظ کنید.
این کد برای Toyota 710 / JAT710 در منبع مرجع معرفی شده است، اما تطبیق مستقیم باید با Parts Book، برچسب، فرم براکت و کانکتور قطعه موجود انجام شود.
خیر. مسیر نخ، تنظیمات ماشین، کابل، سوکت، نشیمن حسگر و قطعات مجاور نیز میتوانند همین نشانه را ایجاد کنند.
عکس برچسب و نمای کامل قطعه، کد کامل، مدل و شماره سریال ماشین، عکس سوکت و محل نصب را برای کارشناسان فراتکس پارتس ارسال کنید.
برای تطبیق کد J9801-01210-0A، عکس قطعه و برچسب، مدل و شماره سریال ماشین و تصویر کانکتور را بفرستید تا کارشناسان فراتکس پارتس بررسی فنی و راهنمایی سفارش را انجام دهند.
