برد Weft Feeder ماشین بافندگی Toyota با کد J9204-10000-00

توضيحات و نقد و بررسی برد Weft Feeder ماشین بافندگی Toyota با کد J9204-10000-00

برد Weft Feeder ماشین بافندگی Toyota با کد J9204-10000-00

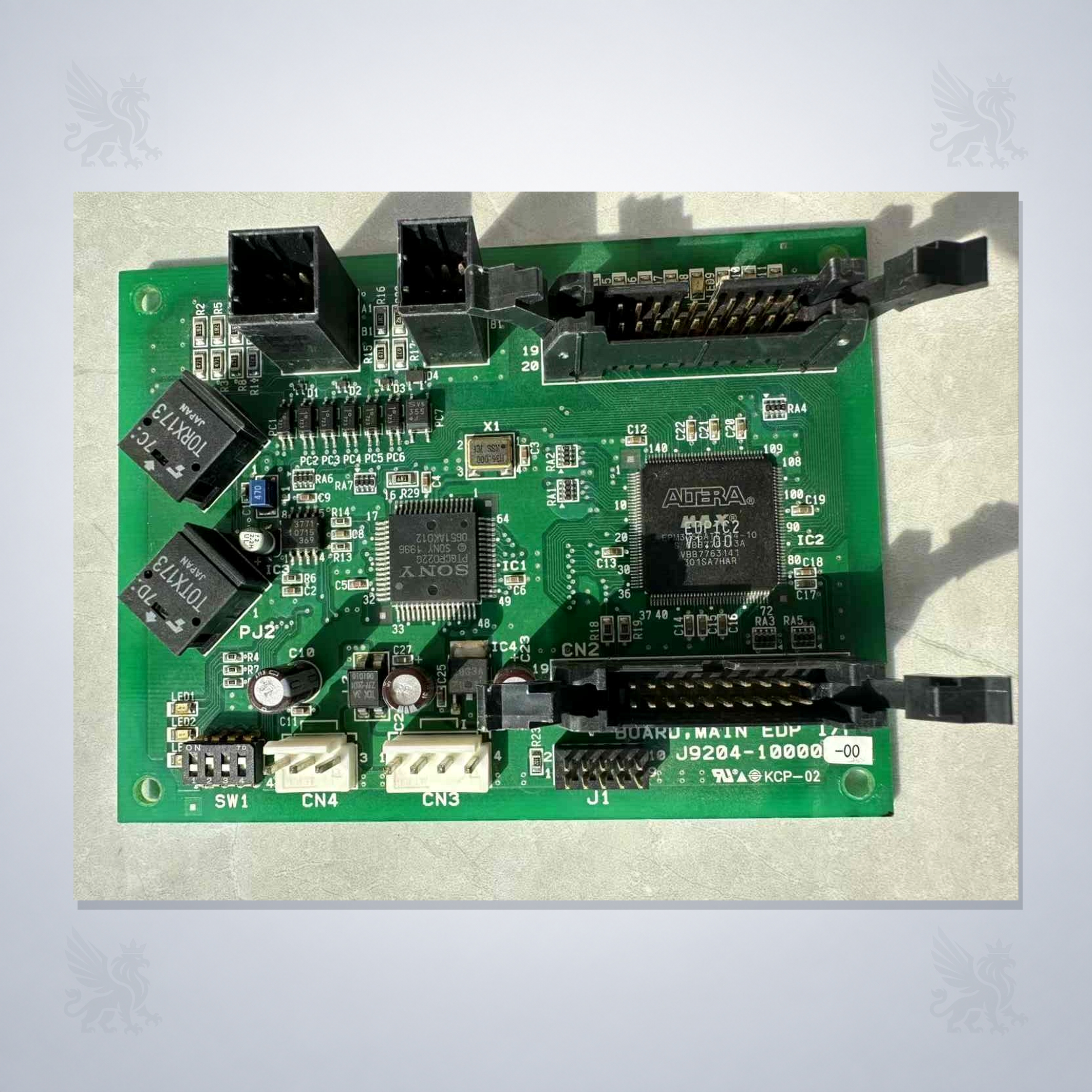

این قطعه یک برد الکترونیکی Weft Feeder با مدار چاپی، آی‌سی‌ها، قطعات ریز، کانکتورها و ترمینال‌های متعدد است. کد کامل J9204-10000-00 در عنوان و مشخصات صفحه مرجع درج شده و آن صفحه، قطعه را برای Toyota JAT-710 معرفی می‌کند. تصویر محصول یک برد واحد را نشان می‌دهد. جایگزینی مستقیم تأیید نشده است.

نام فارسی	برد Weft Feeder ماشین بافندگی Toyota با کد J9204-10000-00
نام انگلیسی	Toyota JAT-710 Weft Feeder Board J9204-10000-00
کد فنی	J9204-10000-00
شناسه صفحه	کد J9204-10000-00 در عنوان و مشخصات صفحه مرجع آمده است؛ مدل ماشین، revision و شماره برد از منبع رسمی اختصاصی این کد تأیید نشده است.
نوع قطعه	برد الکترونیکی Weft Feeder/تغذیه نخ پود با مدار چاپی، آی‌سی‌ها و کانکتورهای چندپین.
ماشین درج‌شده	Toyota JAT-710 / JAT710
کارکرد عمومی	پردازش یا انتقال سیگنال‌های کنترلی واحد Weft Feeder و ارتباط با مدارهای مجاور؛ عملکرد دقیق ورودی‌ها و خروجی‌ها برای این کد تأیید نشده است.
مشخصات فنی تأییدنشده	ولتاژ، pinout، نوع پردازنده، firmware، ابعاد دقیق، revision، شماره برد و نقشه سیم‌کشی از منبع رسمی اختصاصی تأیید نشده است.
وضعیت جایگزینی	جایگزینی مستقیم تأیید نشده است؛ کد، مدل، revision، کانکتورها، کابل‌ها و Parts Book باید با نمونه تطبیق داده شوند.

برد Weft Feeder J9204-10000-00 چیست؟

این قطعه یک برد الکترونیکی مرتبط با واحد Weft Feeder در ماشین بافندگی است. روی نمونه، مدارهای مجتمع، قطعات SMD و DIP، ترمینال‌ها، کانکتورهای چندپین و مسیرهای PCB دیده می‌شود. کد J9204-10000-00 باید عیناً با برچسب، شماره برد و مستندات ماشین تطبیق داده شود.

نقش برد در سیستم تغذیه نخ پود

برد کنترل Weft Feeder معمولاً میان فرمان‌های کنترل، سنسورها، عملگرها و مدارهای ارتباطی واحد تغذیه نخ پود ارتباط برقرار می‌کند؛ بااین‌حال، نقشه مدار، pinout، firmware و وظیفه دقیق هر کانکتور برای این کد در منبع رسمی عمومی در دسترس نیست. Toyota Industries، JAT710 را در منابع رسمی به‌عنوان ماشین air-jet loom معرفی می‌کند، اما این موضوع به‌تنهایی سازگاری مستقیم برد را ثابت نمی‌کند.

سازگاری و وضعیت تطبیق

مدل یا خانواده	وضعیت اطلاعات	بررسی لازم
Toyota JAT-710 / JAT710	مدل در عنوان صفحه مرجع آمده و Toyota Industries، JAT710 را air-jet loom معرفی می‌کند؛ تطبیق کد با revision مشخص مستقل تأیید نشده است.	کد کامل، شماره برد، revision، کانکتورها و Parts Book
سایر مدل‌های Toyota	تأیید نشده	بدون تطبیق مستند سفارش داده نشود.

هشدار تطبیق: قرارگرفتن نام JAT-710 در عنوان صفحه و شباهت ظاهری برد، هم‌خوانی firmware، pinout یا revision را ثابت نمی‌کند. جایگزینی مستقیم تأیید نشده است.

روش شناسایی صحیح برد

کد کامل را عیناً ثبت کنید: J9204-10000-00.
مدل ماشین را از پلاک بخوانید و وجود JAT-710 یا JAT710 را بررسی کنید.
آرایش کانکتورها، شماره پین‌ها، قطعات روی برد، پایه‌های نصب و کابل‌های متصل را با نمونه مقایسه کنید.
شماره برد، revision، firmware و صفحه Parts Book را پیش از سفارش ثبت کنید.
از جایگزینی برد فقط بر اساس اندازه یا شباهت ظاهری خودداری کنید.

نشانه‌های نیاز به بررسی برد Weft Feeder

تغذیه نامنظم نخ پود، خطای ارتباط، ثبت‌نشدن فرمان، توقف‌های متناوب، عمل‌نکردن سنسورها یا آثار سوختگی و خوردگی روی PCB می‌تواند نیاز به بررسی برد یا مدارهای اطراف را مطرح کند. این علائم به‌تنهایی خرابی برد را ثابت نمی‌کنند؛ تغذیه، کابل‌ها، کانکتورها، سنسورها، عملگر و کنترلر نیز باید بررسی شوند.

نکات نصب و ایمنی

پیش از سرویس، ماشین را متوقف و برق و انرژی‌های ذخیره‌شده را طبق دستورالعمل ایمنی ایزوله کنید.
برای جلوگیری از آسیب ESD از مچ‌بند و سطح کار مناسب استفاده کنید و به پین‌ها فشار وارد نکنید.
جهت نصب، ترتیب کانکتورها، کابل‌ها، پیچ‌ها و فاصله‌گذارها را علامت‌گذاری و عکس‌برداری کنید.
از تغییر pinout، firmware یا سیم‌کشی بدون manual همان revision خودداری کنید.
پس از نصب، ابتدا تست ایمن و slow-jog را انجام دهید و سپس عملکرد تغذیه نخ پود را بررسی کنید.

اطلاعات لازم برای استعلام

برای بررسی دقیق، عکس واضح از دو طرف برد، کد کامل، مدل و شماره سریال ماشین، شماره برد، revision و firmware، تصویر تمام کانکتورها و کابل‌ها، شرح خطا و صفحه Parts Book را ارسال کنید.

پرسش‌های متداول

کد فنی این برد چیست؟

کد کامل J9204-10000-00 در عنوان و مشخصات صفحه مرجع درج شده است.

آیا این برد برای Toyota JAT-710 مناسب است؟

JAT-710 در عنوان صفحه آمده و Toyota Industries آن را به‌عنوان air-jet loom معرفی می‌کند؛ سازگاری مستقیم کد با revision مشخص باید جداگانه تأیید شود.

آیا برد مشابه با کد نزدیک قابل جایگزینی است؟

خیر، بدون مقایسه شماره برد، firmware، revision، pinout، کانکتورها و Parts Book نمی‌توان کد دیگری را جایگزین دانست.

آیا خطای تغذیه نخ پود حتماً از برد است؟

خیر. سنسورها، عملگر، کابل، کانکتور، تغذیه، کنترلر و اجزای مکانیکی واحد Weft Feeder نیز باید بررسی شوند.

فراتکس پارتس برای استعلام این برد، عکس دو طرف نمونه، کد کامل، مدل و شماره سریال ماشین، revision، firmware، عکس کانکتورها و صفحه Parts Book را پیش از تأیید سفارش بررسی می‌کند.

منابع رسمی: Toyota Industries — Weaving Machinery و Toyota Industries Annual Report — JAT710. این منابع زمینه ماشین‌های بافندگی و JAT710 را توضیح می‌دهند و تأییدکننده شماره فنی، pinout یا جایگزینی مستقیم کد حاضر نیستند.
