برد K1 ماشین بافندگی Toyota با کد J9201-21002-00

توضيحات و نقد و بررسی برد K1 ماشین بافندگی Toyota با کد J9201-21002-00

برد K1 ماشین بافندگی Toyota با کد J9201-21002-00

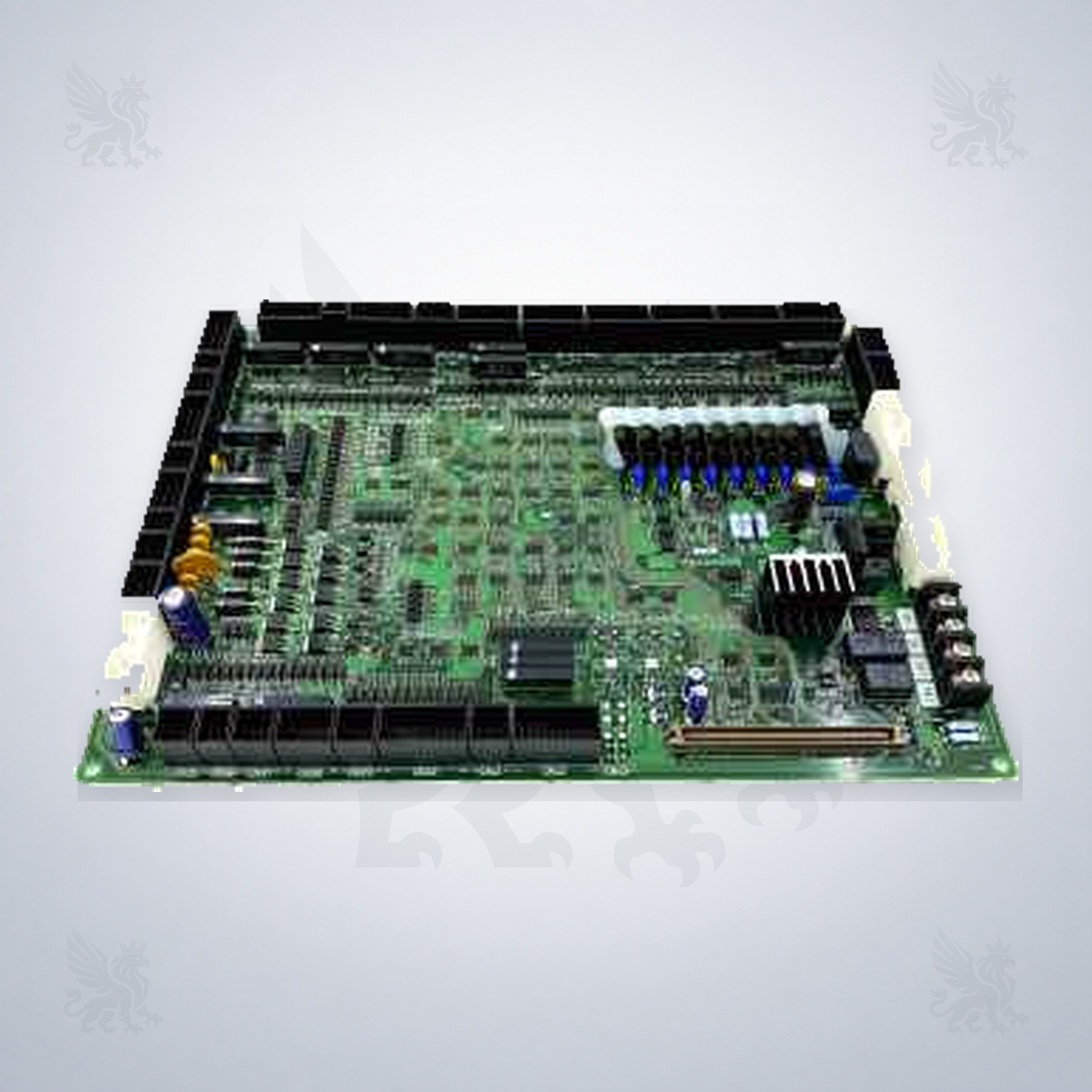

این قطعه یک برد K1 برای ماشین بافندگی Toyota با کد درج‌شده‌ی J9201-21002-00 است که در صفحه‌ی مرجع برای Toyota JAT710 معرفی شده است. تصویر، یک برد تکی با PCB سبزرنگ، ردیف‌های کانکتور مشکی، کانکتورهای سفید کناری، خازن‌های الکترولیتی، قطعات آبی، هیت‌سینک و ترمینال‌های قابل مشاهده را نشان می‌دهد. منابع رسمی Toyota مدل JAT710 را در خانواده‌ی air-jet loom معرفی می‌کنند، اما تأیید رسمی کد حاضر، revision، pinout و جایگزینی آن از Parts Book اختصاصی Toyota پیدا نشد. جایگزینی مستقیم تأیید نشده است.

نام فارسی	برد K1 ماشین بافندگی Toyota با کد J9201-21002-00
نام انگلیسی	Toyota K1 Board J9201-21002-00
کد فنی درج‌شده	J9201-21002-00
نوع قطعه	برد K1 / برد الکترونیکی ماشین بافندگی با کانکتورها و اجزای نصب‌شده‌ی قابل مشاهده.
مدل درج‌شده	Toyota JAT710
جزئیات قابل مشاهده	PCB سبزرنگ، کانکتورهای مشکی در لبه‌ها، کانکتورهای سفید کناری، خازن‌های الکترولیتی، قطعات آبی، هیت‌سینک مشکی، رله‌ها/ترمینال‌های قابل مشاهده و سوراخ‌های نصب.
کارکرد عمومی	برد K1 در سطح عمومی برای ارتباط یا کنترل بخشی از مدارهای الکتریکی ماشین به‌کار می‌رود؛ وظیفه‌ی دقیق هر کانکتور، ولتاژها، سیگنال‌ها و pinout از مستندات اختصاصی این کد تأیید نشده است.
وضعیت تطبیق	مدل و کد در اطلاعات مرجع درج شده‌اند؛ تأیید OEM، revision و جایگزینی مستقیم باید با نمونه و Parts Book همان دستگاه انجام شود. جایگزینی مستقیم تأیید نشده است.

برد K1 J9201-21002-00 چیست؟

برد J9201-21002-00 در صفحه‌ی مرجع به‌عنوان برد K1 برای ماشین Toyota JAT710 معرفی شده است. تصویر مرجع یک PCB تکی را نشان می‌دهد که روی آن ردیف‌های کانکتور، قطعات الکترونیکی، خازن‌ها، هیت‌سینک و ترمینال‌ها دیده می‌شود. این نشانه‌های ظاهری برای شناسایی اولیه مفید هستند، اما به‌تنهایی اصالت OEM، revision یا مشخصات الکتریکی را اثبات نمی‌کنند.

نقش برد K1 در ماشین بافندگی

بردهای الکترونیکی ماشین بافندگی معمولاً میان کنترلر، سنسورها، عملگرها یا بخش‌های دیگر مدار ارتباط برقرار می‌کنند؛ نقش واقعی این برد به نقشه‌ی برق، شماره‌ی برد، revision و کانکتورهای همان دستگاه وابسته است. Toyota Industries مدل JAT710 را به‌عنوان air-jet loom معرفی می‌کند، اما این معرفی، وظیفه‌ی دقیق برد J9201-21002-00 یا آرایش پایه‌های آن را تأیید نمی‌کند.

سازگاری با Toyota JAT710

مدل یا وضعیت	وضعیت اطلاعات	بررسی لازم
Toyota JAT710	مدل در صفحه‌ی مرجع همراه با کد برد درج شده و منابع رسمی Toyota وجود JAT710 air-jet loom را تأیید می‌کنند؛ تطبیق رسمی کد و revision مستقل پیدا نشد.	کد کامل برد، Parts Book، شماره سریال، نقشه برق، جهت نصب، pinout و همه‌ی کانکتورها
سایر مدل‌های Toyota	تأیید نشده	بدون تطبیق مستند کد و مدار سفارش داده نشود.
برد با کد یا revision متفاوت	قابل تعمیم نیست	چیدمان قطعات، تعداد و نوع کانکتورها، سوراخ‌های نصب، ترمینال‌ها و مشخصات مدار مقایسه شود.

هشدار تطبیق: شباهت ظاهری برد یا مشترک‌بودن نام ماشین، یکسان‌بودن ولتاژ، جریان، firmware، pinout، کانکتور، محل نصب یا عملکرد را ثابت نمی‌کند. جایگزینی مستقیم تأیید نشده است.

راهنمای شناسایی کد، revision و جهت نصب

کد کامل درج‌شده را عیناً ثبت کنید: J9201-21002-00؛ حذف صفرها، خط تیره یا پسوند احتمالی می‌تواند به برد متفاوت منجر شود.
پلاک ماشین را بخوانید و مدل، شماره سریال و revision کنترلر یا تابلو را همراه با کد برد ثبت کنید.
تعداد، شکل و محل کانکتورها، ردیف‌های ترمینال، هیت‌سینک، خازن‌ها، رله‌ها، قطعات آبی و سوراخ‌های نصب را با نمونه مقایسه کنید.
از هر دو طرف برد، کدهای چاپ‌شده، برچسب‌ها، کانکتورها و ترمینال‌ها عکس نزدیک و خوانا تهیه و ترتیب سیم‌ها را پیش از جداسازی علامت‌گذاری کنید.
جهت نصب، سوکت کلیدی، فاصله‌ی قطعات و نقاط اتصال را با نقشه‌ی همان revision بررسی کنید؛ نام عمومی K1 جایگزین کد کامل نیست.

نشانه‌های نیاز به بررسی برد

قطع‌شدن یک بخش از کنترل، خطای ارتباطی، روشن‌نشدن بخشی از مدار، عملکرد ناپایدار، سوختن فیوز، بوی سوختگی، تغییر رنگ PCB، داغ‌شدن قطعات یا شل‌شدن کانکتورها می‌تواند نیاز به بررسی برد، کابل‌ها، اتصالات، تغذیه و بارهای متصل را نشان دهد. این نشانه‌ها به‌تنهایی خرابی برد J9201-21002-00 را ثابت نمی‌کنند.

نکات نصب، نگهداری و ایمنی

پیش از بازکردن تابلو، برق ورودی و انرژی ذخیره‌شده را طبق دستورالعمل ایمنی ایزوله و تخلیه کنید.
برد را با ابزار اندازه‌گیری مناسب و توسط تکنسین متخصص بررسی کنید؛ پس از قطع برق نیز امکان وجود ولتاژ باقی‌مانده هست.
کانکتورها و سیم‌ها را قبل از جداسازی عکس‌برداری و علامت‌گذاری کنید و به لبه‌ی PCB، پایه‌ها و قطعات نصب‌شده فشار وارد نکنید.
از ESD، رطوبت، گردوغبار رسانا و تماس برد با فلزات آزاد جلوگیری کنید و قطعات حفاظتی را فقط مطابق manual همان revision جایگزین نمایید.
ولتاژ، جریان، pinout یا قطعه‌ی جایگزین را حدس نزنید. پس از نصب، تست ایمن و مرحله‌ای و سپس slow-jog یا hand-cycle را پیش از تولید انجام دهید.

اطلاعات لازم برای استعلام

برای بررسی دقیق، کد کامل J9201-21002-00، عکس واضح از هر دو طرف برد، مدل و شماره سریال ماشین، revision برد یا کنترلر، تصویر همه‌ی کانکتورها و ترمینال‌ها، شرح خطا و صفحه‌ی Parts Book یا نقشه‌ی برق را ارسال کنید.

پرسش‌های متداول

کد فنی این برد چیست؟

کد کامل درج‌شده در اطلاعات مرجع J9201-21002-00 است. هنگام استعلام، کد را دقیقاً با همین قالب اعلام کنید.

این برد برای کدام ماشین معرفی شده است؟

در صفحه‌ی مرجع، ماشین Toyota JAT710 ذکر شده است. سازگاری مستقیم با revision خاص باید با Parts Book و نمونه‌ی واقعی تأیید شود.

آیا بردی با ظاهر مشابه قابل جایگزینی است؟

خیر. کد کامل، revision، چیدمان قطعات، کانکتورها، سوراخ‌های نصب، pinout و مشخصات ورودی/خروجی باید مستند و یکسان باشند.

آیا خطای ماشین به‌تنهایی خرابی این برد را ثابت می‌کند؟

خیر. کابل، کانکتور، تغذیه، بار متصل، تنظیمات کنترلر یا مدار حفاظتی نیز می‌توانند علت باشند و باید پیش از تعویض بررسی شوند.

فراتکس پارتس برای استعلام این برد، عکس دو طرف قطعه، کد کامل، مدل و شماره سریال ماشین، revision، تصویر کانکتورها و ترمینال‌ها و صفحه‌ی Parts Book یا نقشه‌ی برق را پیش از تأیید سفارش بررسی می‌کند.

منابع رسمی: Toyota Industries — Weaving Machinery، Toyota Industries — History and JAT710 و Toyota Industries — Textile Machinery Report. این منابع، خانواده‌ی ماشین‌های بافندگی جت هوا و مدل JAT710 را تأیید می‌کنند؛ تأییدکننده‌ی شماره فنی، revision، pinout یا جایگزینی مستقیم کد حاضر نیستند.
