نشیمن بلبرینگ ماشین بافندگی سوداکوما کد 620462

توضيحات و نقد و بررسی نشیمن بلبرینگ ماشین بافندگی سوداکوما کد 620462

نشیمن بلبرینگ ماشین بافندگی سوداکوما کد 620462

قطعه 620462 با عنوان TSUDAKOMA Loom Bearing Seat برای شناسایی و سفارش در گروه قطعات مکانیکی ماشین‌های بافندگی سوداکوما بررسی شده است. نشیمن بلبرینگ به‌طور عمومی محل استقرار و موقعیت‌دهی بلبرینگ را فراهم می‌کند و به حفظ هم‌راستایی مجموعه محور و انتقال بار به بدنه کمک می‌کند. محل دقیق نصب، نوع بلبرینگ جفت و مدل ماشین سازگار برای این کد در منابع عمومی رسمی اعلام نشده است؛ بنابراین مرجع نهایی انتخاب قطعه، Parts Book و اطلاعات پلاک همان دستگاه است.

کد شناسایی قطعه: 620462
عنوان کاربردی: نشیمن یا پایه بلبرینگ ماشین بافندگی سوداکوما

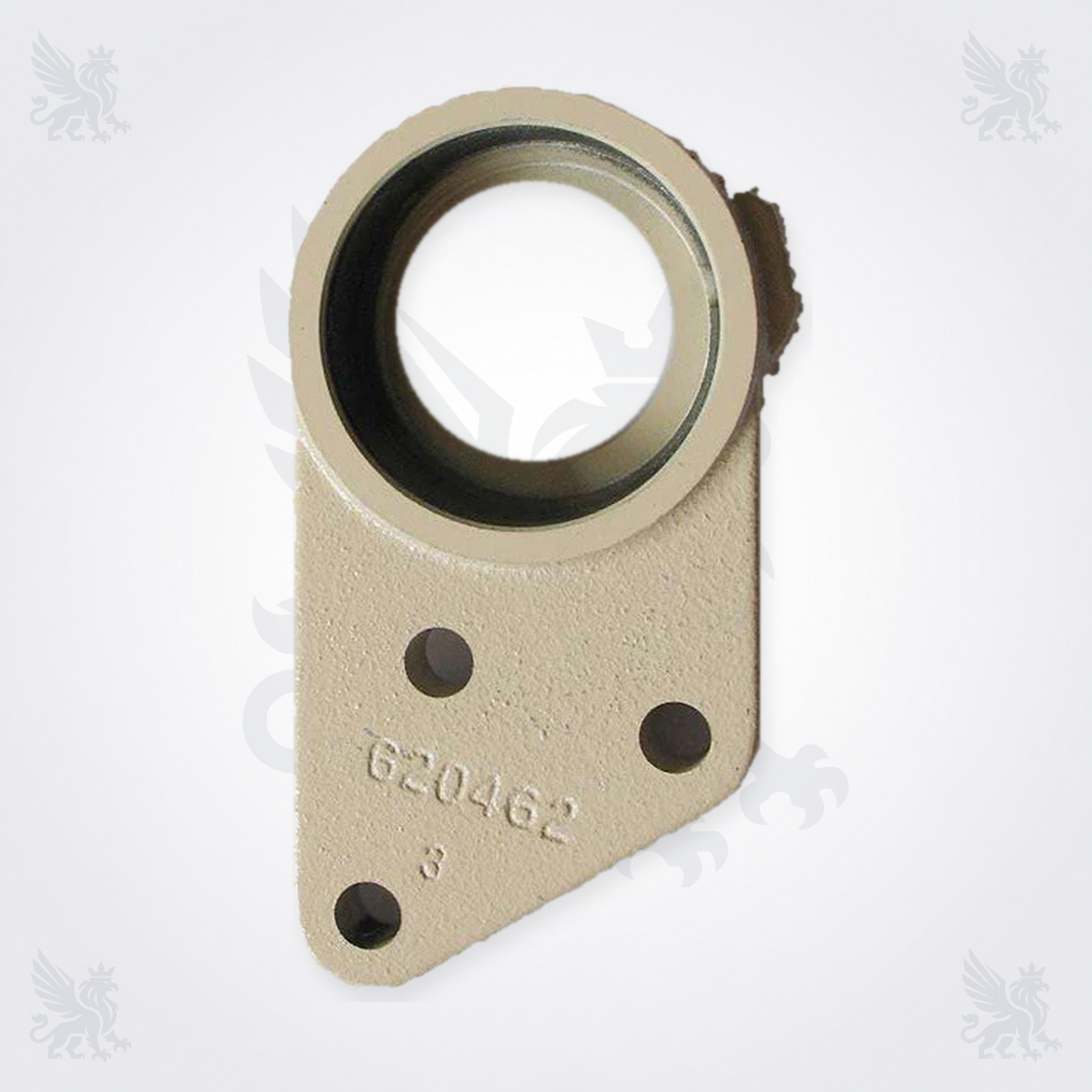

ویژگی‌های قابل مشاهده: نشیمن دایره‌ای، سه سوراخ نصب و کد برجسته روی بدنه
مناسب برای استعلام فنی بر اساس کد، ابعاد، الگوی سوراخ‌ها و نمونه بازشده
بدون ادعای تأییدنشده درباره جنس، ابعاد، محل دقیق نصب یا سازگاری مدل

مشخصات و شناسنامه قطعه

نام فارسی	نشیمن بلبرینگ ماشین بافندگی سوداکوما کد 620462
نام انگلیسی	TSUDAKOMA Loom Bearing Seat 620462
کد قطعه	620462
گروه قطعه	نشیمن بلبرینگ / Bearing Seat
ماشین سازنده	ماشین بافندگی سوداکوما؛ مدل دقیق نیازمند تأیید
نشانه‌های ظاهری قابل مشاهده	محفظه دایره‌ای بلبرینگ، سه سوراخ نصب، بدنه یکپارچه و نشان برجسته 620462
جنس، ابعاد و وزن	در منابع عمومی رسمی اعلام نشده؛ اندازه‌گیری نمونه یا نقشه قطعه لازم است
وضعیت جایگزینی مستقیم	تأیید نشده؛ کد، ابعاد، آفست و الگوی نصب باید یکسان باشند

هشدار سازگاری: برای کد 620462 هیچ سند رسمی عمومی پیدا نشد که آن را به مدل مشخصی از ماشین‌های سوداکوما متصل کند. سازگاری با ZA، ZAX یا ZAX9100 تأیید نشده است و شباهت ظاهری به‌تنهایی برای جایگزینی قطعه کافی نیست.

نشیمن بلبرینگ چیست و چه نقشی دارد؟

نشیمن بلبرینگ بخشی از مجموعه تکیه‌گاهی محور است که بلبرینگ را در موقعیت طراحی‌شده نگه می‌دارد. عملکرد درست این قطعه به حفظ هم‌راستایی، کنترل جابه‌جایی ناخواسته و انتقال بار از بلبرینگ به ساختار ماشین کمک می‌کند. اگر سطح نشیمن، سوراخ‌های نصب یا بدنه دچار سایش و تغییرشکل شوند، حتی یک بلبرینگ سالم نیز ممکن است با لقی، لرزش یا گرمای غیرعادی کار کند. این توضیح، نقش عمومی Bearing Seat است و محل دقیق کاربرد کد 620462 باید از روی Parts Book همان ماشین تعیین شود.

جدول سازگاری و سطح اطمینان

مورد	وضعیت	توضیح
ماشین‌های بافندگی سوداکوما	عنوان و کد اولیه شناسایی شده	مدل، سری و سال ساخت دقیق باید جداگانه کنترل شود
ZA / ZAX / ZAX9100	تأیید نشده	هیچ Parts Book یا راهنمای رسمی عمومی، کد 620462 را به این مدل‌ها متصل نکرده است
کدهای مشابه یا قطعات هم‌شکل	جایگزین مستقیم محسوب نمی‌شوند	قطر نشیمن، عمق، گام سوراخ‌ها، ضخامت و آفست باید برابر باشند

برای مشاهده مجموعه محصولات مرتبط، به صفحه قطعات ماشین‌های بافندگی سوداکوما در فراتکس پارتس مراجعه کنید.

کنترل‌های لازم پیش از سفارش

کد 620462 روی قطعه بازشده و Parts Book همان ماشین کنترل شود.
قطر و عمق محل نشستن بلبرینگ و قطر قطعه جفت اندازه‌گیری شود.
تعداد سوراخ‌ها، فاصله مرکز تا مرکز، قطر سوراخ و جهت قرارگیری آنها ثبت شود.
فرم بدنه، ضخامت، آفست و جهت نصب با نمونه موجود مقایسه شود.
مدل کامل، عرض کار، شماره ماشین، شماره Lot و تاریخ ساخت از پلاک ثبت شود.
عکس واضح از هر دو سمت قطعه، محل نصب و کدهای قابل مشاهده برای کارشناسی ارسال شود.

علائم احتمالی خرابی یا فرسودگی

لقی یا حرکت بلبرینگ در محل نشیمن
خط‌افتادگی، خوردگی سایشی یا بیضی‌شدن سطح داخلی نشیمن
ترک، لب‌پریدگی یا تغییرشکل بدنه و اطراف سوراخ‌های نصب
شل‌شدن مکرر پیچ‌ها یا مشاهده آثار جابه‌جایی روی سطوح تماس
صدای تکرارشونده، لرزش یا گرمای غیرعادی در نزدیکی تکیه‌گاه محور

این علائم به‌تنهایی خرابی نشیمن را ثابت نمی‌کنند. بلبرینگ، محور، بست‌ها، هم‌راستایی مجموعه و وضعیت روان‌کاری نیز باید هم‌زمان بررسی شوند.

جدول عیب‌یابی اولیه

نشانه	موارد قابل بررسی	اقدام اولیه
لقی مجموعه	فیت نشیمن، سایش بلبرینگ، محور و بست‌ها	اندازه‌گیری و مقایسه با تلرانس Manual همان ماشین
لرزش یا صدا	هم‌راستایی، خرابی بلبرینگ، شل‌شدن پیچ‌ها و تغییرشکل نشیمن	توقف ایمن، بازرسی مجموعه و رفع علت اصلی
گرمای غیرعادی	لقی یا فیت نامناسب، روان‌کاری و بارگذاری	کنترل طبق دستورالعمل سرویس و پرهیز از ادامه کار تا تشخیص علت
ترک یا تغییرشکل	ضربه، بار اضافی، نصب اجباری یا ناهم‌راستایی	تعویض قطعه پس از بررسی اجزای جفت و علت آسیب

راهنمای نصب و نگهداری

ماشین را متوقف کنید، همه انرژی‌ها را ایزوله و روش قفل و برچسب‌گذاری واحد نگهداری را اجرا نمایید.
پیش از بازکردن، جهت نصب، محل شیم‌ها، فاصله‌گذارها و وضعیت بست‌ها را ثبت کنید.
بلبرینگ، محور، سطح جفت و سوراخ‌های نصب را از نظر سایش، ترک و تغییرشکل بازرسی کنید.
سطوح تماس را تمیز کنید و از ضربه مستقیم، سوراخ‌کاری یا اصلاح اجباری قطعه بپرهیزید.
فیت، لقی، گشتاور بستن و نوع یا مقدار روان‌کار را فقط طبق Manual همان ماشین اعمال کنید.
پس از مونتاژ، ابتدا گردش دستی و سپس آزمون دور کم انجام دهید و صدا، لرزش و دما را پایش کنید.

نکته ایمنی: نصب یا اندازه‌گیری روی ماشین دارای انرژی می‌تواند خطرناک باشد. عملیات باید توسط تکنسین واجد صلاحیت و مطابق دستورالعمل ایمنی و سرویس همان ماشین انجام شود.

اطلاعات لازم برای استعلام فراتکس پارتس

برای کاهش احتمال سفارش قطعه نامنطبق، کد 620462، عکس دو سمت نمونه، اندازه‌های نشیمن و سوراخ‌ها و اطلاعات کامل پلاک ماشین را ارسال کنید. راهنمای رسمی سوداکوما نیز هنگام سفارش قطعات، ارائه مدل، عرض شانه، شماره Lot، شماره ماشین و تاریخ ساخت را توصیه می‌کند.

کارشناسان فراتکس پارتس اطلاعات ارسالی را برای شناسایی اولیه بررسی می‌کنند؛ تأیید نهایی باید با Parts Book و اندازه‌گیری نمونه همان دستگاه انجام شود.

پرسش‌های متداول

آیا نشیمن 620462 برای همه ماشین‌های سوداکوما مناسب است؟

خیر. منابع رسمی عمومی، مدل و سال ساخت سازگار را مشخص نکرده‌اند. تطبیق Parts Book، پلاک دستگاه، ابعاد و نمونه بازشده ضروری است.

آیا این قطعه با ZA، ZAX یا ZAX9100 سازگار است؟

برای کد 620462 مدرک رسمی عمومی جهت تأیید این سازگاری پیدا نشد؛ بنابراین نباید آن را جایگزین مستقیم این مدل‌ها فرض کرد.

برای سفارش چه اندازه‌هایی لازم است؟

قطر و عمق نشیمن، قطر بلبرینگ یا محور جفت، فاصله مرکز سوراخ‌ها، قطر سوراخ‌ها، ضخامت و آفست بدنه اندازه‌گیری شود.

آیا می‌توان فقط نشیمن را تعویض کرد؟

این تصمیم به وضعیت بلبرینگ، محور، بست‌ها و سطوح جفت بستگی دارد. تعویض نشیمن بدون رفع ناهم‌راستایی یا خرابی اجزای مجاور می‌تواند باعث تکرار مشکل شود.

گشتاور پیچ‌ها و نوع روان‌کار چقدر است؟

عدد عمومی قابل اتکایی برای این کد پیدا نشد. این مقادیر باید از Manual سرویس همان مدل ماشین و مشخصات مجموعه نصب استخراج شوند.

برای استعلام نشیمن بلبرینگ سوداکوما 620462

کد قطعه، تصاویر واضح، ابعاد کلیدی و مشخصات پلاک ماشین را برای فراتکس پارتس ارسال کنید تا بررسی اولیه سریع‌تر و دقیق‌تر انجام شود.

منابع و روش راستی‌آزمایی

یادداشت تحریریه: کد و عنوان قطعه برای شناسایی اولیه بررسی شده‌اند؛ مشخصات ابعادی، جنس، محل دقیق نصب و سازگاری مدل که در منابع رسمی عمومی منتشر نشده‌اند، عمداً حدس زده نشده‌اند.
